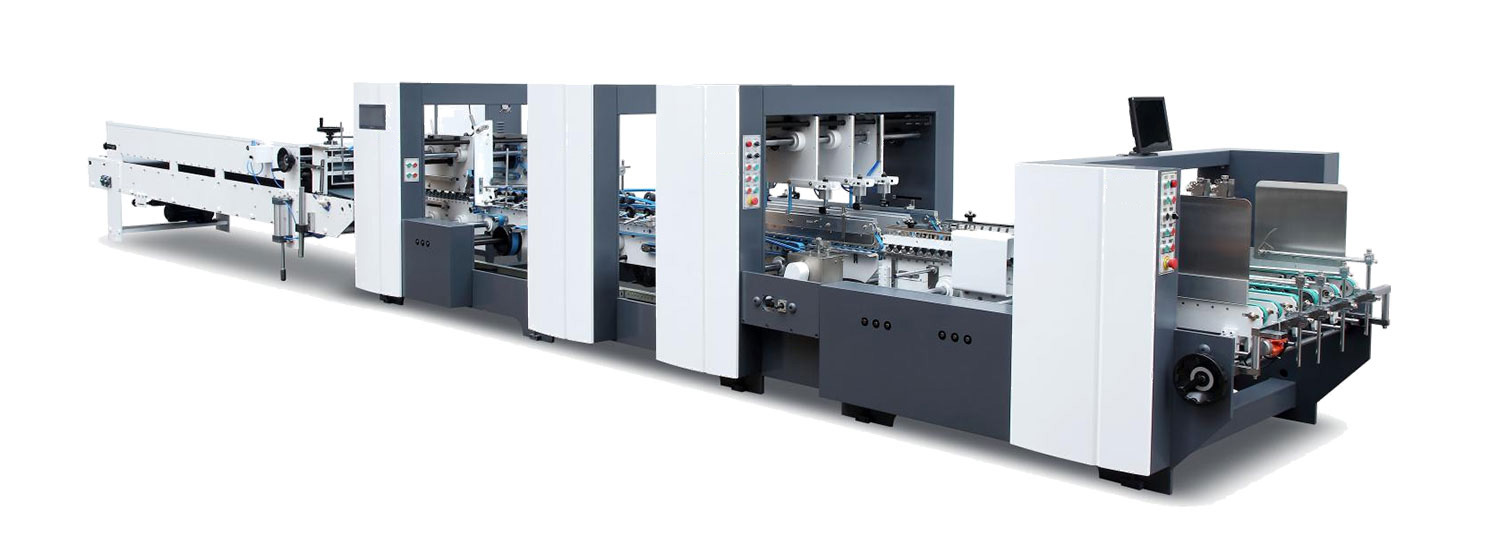

Máquina de dobrar papelão ondulado

MODELO

1200

1450

1600

Material de papel

Papelão 210-800gsm, A/B/E Flute

Velocidade máxima

260 m/min

Espessura máxima da caixa dobrada

12 mm

12 mm

12 mm

Modo de dobrar

dobra 2 e dobra 4 são 180°

Fonte de energia

3P 380V 50Hz

Largura em branco

1200 mm

1450 mm

1600 mm

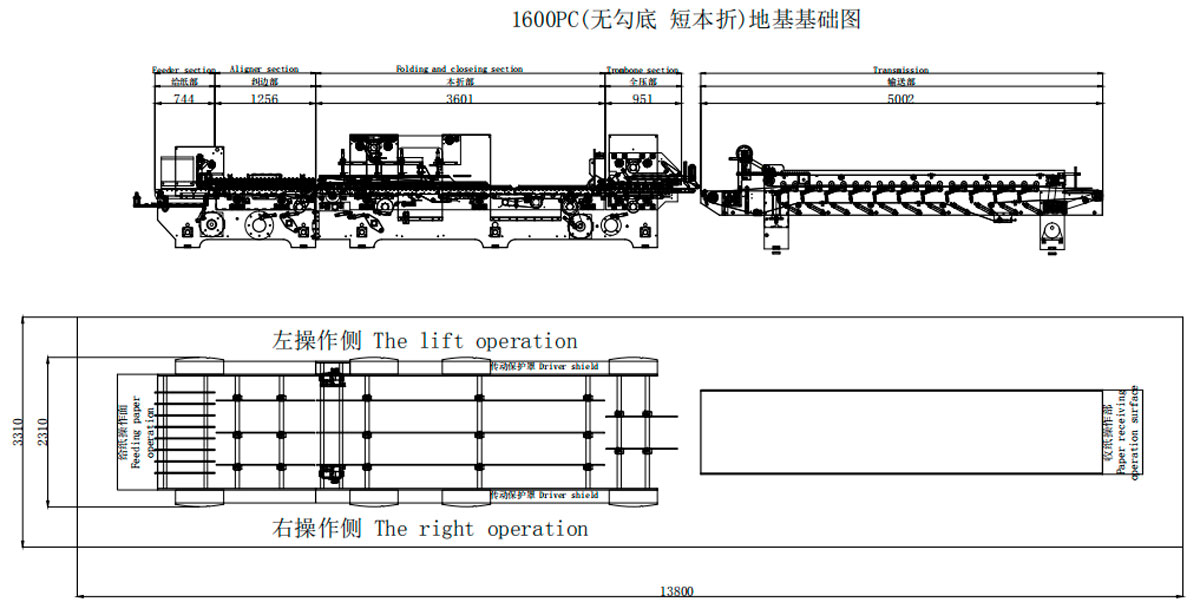

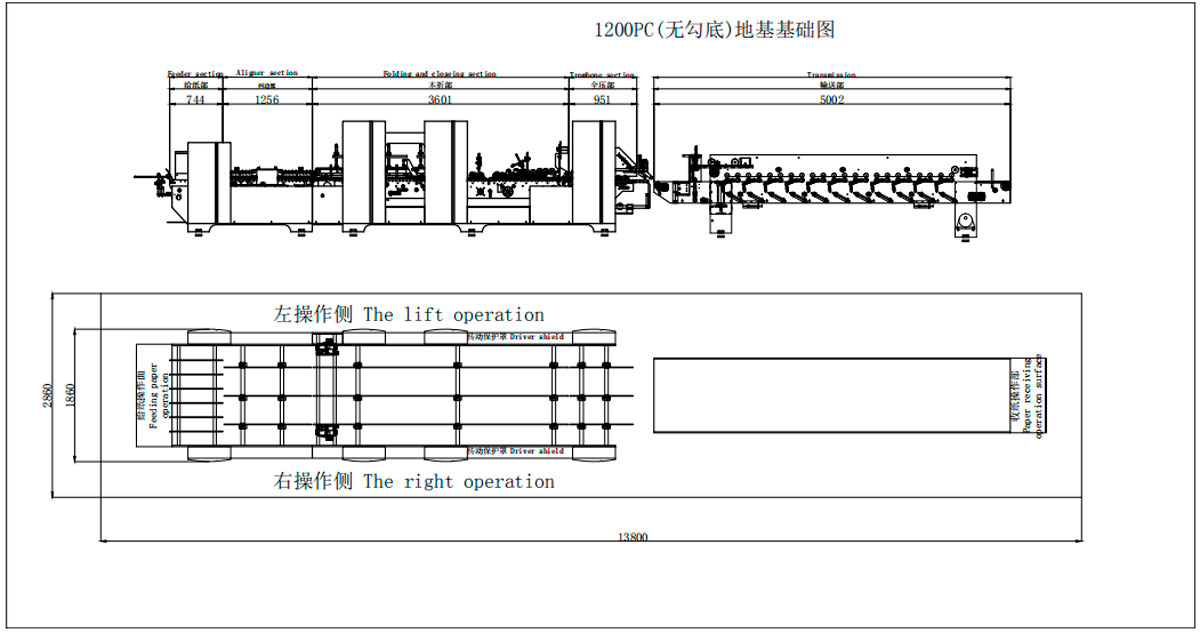

Comprimento x Largura x Altura

14 x 1,9 x 1,7 m

14 x 2,2 x 1,7 m

14 x 2,3 x 1,7 m

Peso líquido

8T

9T

10T

Potência total

22,28 kW

22,28 kW

22,28 kW

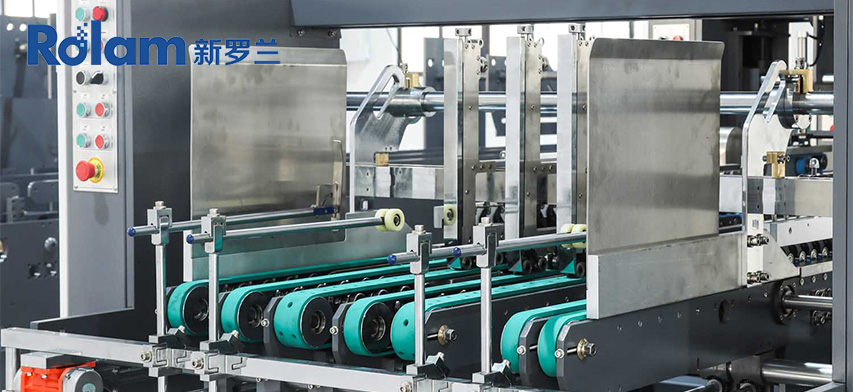

Seção de alimentação de papel

1. Equipado com função de sucção de ar
2. Trilho multiestágio para garantir a verticalidade da placa de prensagem.
Para garantir que a alimentação do papel não fique enviesada,
3. A estrutura única mantém mais simples e
ajuste conveniente da placa de prensagem.
Estrutura de pressão para ajuste de papelão de suporte
mais conveniente e estável.
4. O defletor à esquerda e à direita pode ser ajustado para cima e
para reduzir o tempo de ajuste e troca de caixa.
5. O dispositivo de vibração coordena com o motor, o que ajuda a máquina
alimentação consecutiva e automática de forma rápida e simples

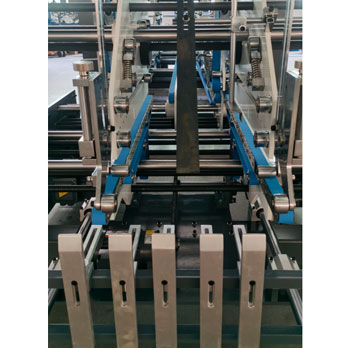

Seção do alinhador

1. O cartão enviado da seção de alimentação será corrigido por
seção do alinhador para garantir a transmissão precisa.
2. A pressão de acionamento pode ser ajustada para cima e para baixo para
acomodar diferentes espessuras de papelão.

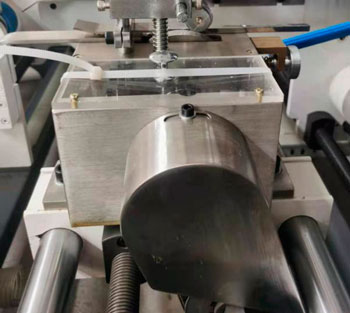

Tanque de colagem inferior

1. O tanque de colagem inferior tem grande volume.
2. Fácil de remover e limpar

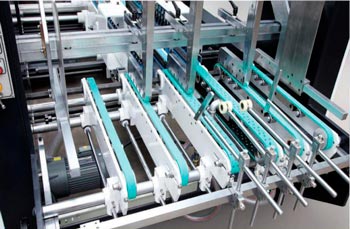

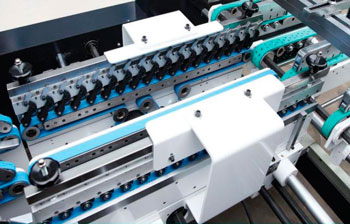

Dobrar e fechar

1. Equipado com dispositivo de trilho tipo 3 placas.
2. A correia de pressão superior adota a transmissão principal e a pressão do cilindro
mais adequado para produtos corrugados de diferentes espessuras.

Seção de trombone

1. O acionamento por motor independente pode ser usado para
controlar o tamanho ajustável do cinto.
2. A coleta de papel adota sistema de pressão de cilindro,
mais fácil de ajustar a pressão, torna a colagem da caixa mais eficaz.

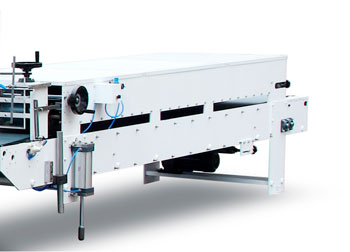

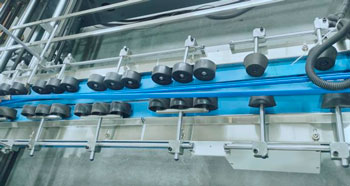

Transmissão

1. O cinto para cima e para baixo pode ser ajustado separadamente.
2. Equipado com dispositivo de contagem eletrônica fotográfica e dispositivo de chute de papel,
que pode pressionar o papel após a contabilidade e facilitar a embalagem.
Também equipado com dispositivo de inspeção de alimentação de papel.

Caixa de linha reta

Modo de dobrar Três transportadores
