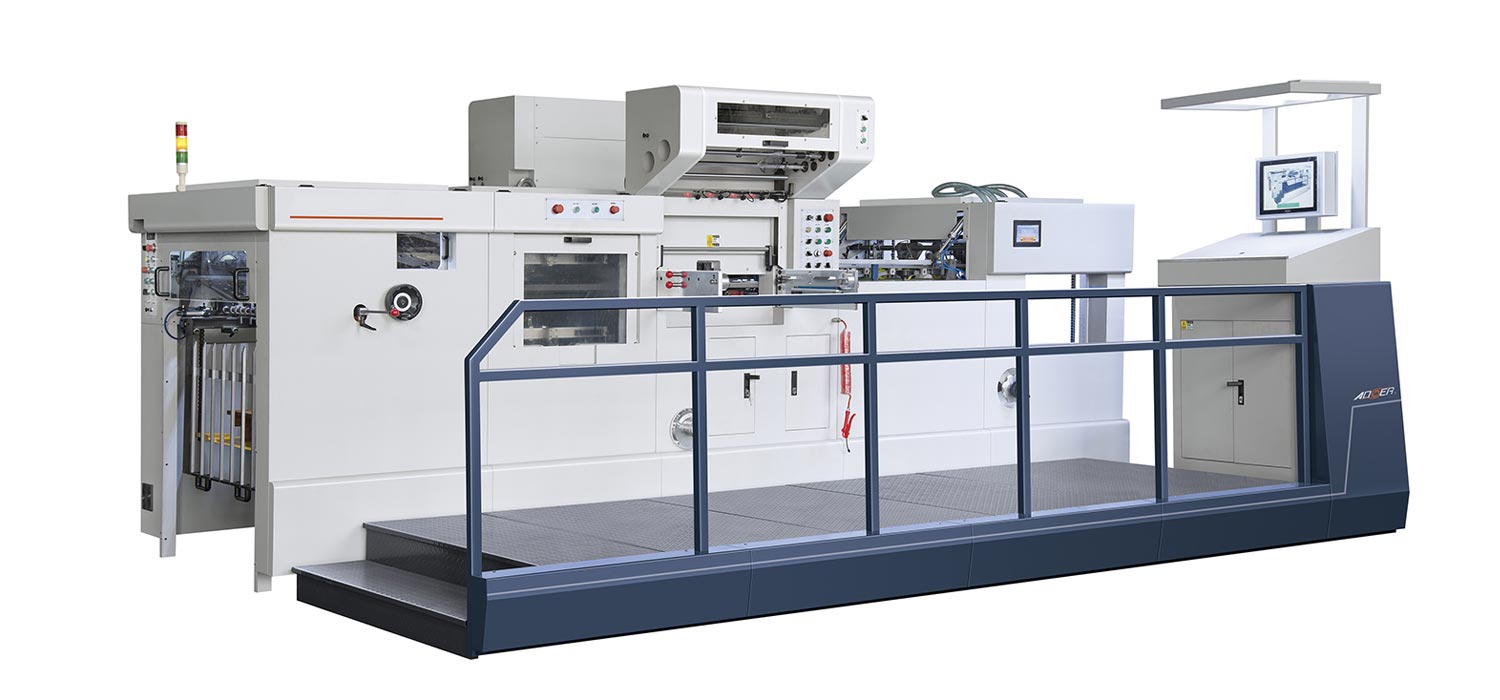

Máquina automática de corte e vinco para estampagem de folhas planas AEM-800TQ

Características

Adote tecnologia de alimentação europeia, sucção ajustável, estável, precisa, boa aplicabilidade de papel.

Mecanismo de alimentação ininterrupta, pré-empilhamento e entrega podem encurtar o tempo auxiliar e melhorar a eficiência.

Estrutura e placa de base projetadas de forma amigável ao usuário, tornando a instalação e o ajuste convenientes.

Dispositivo de travamento pneumático da matriz, estrutura da matriz fixada de forma mais estável, precisa e com economia de tempo.

Configuração frontal, configuração lateral, dispositivo de ajuste fino do dispositivo de alimentação, posicionamento do papel mais preciso.

Controle de posição optoeletrônico duplo, torto e vazio, garante que o papel esteja na posição correta, reduz o desperdício.

(opcional) A seção de remoção de resíduos possui 3 estruturas interligadas, design amigável, fácil de instalar e desinstalar a placa de remoção de resíduos.

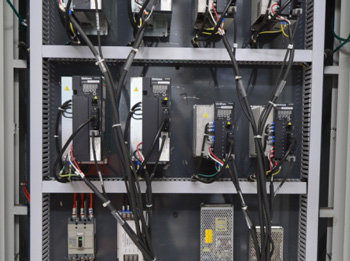

Design modular de controle eletrônico, adota componentes eletrônicos importados, garante precisão e confiabilidade.

Interface homem-máquina com tela sensível ao toque, monitora em tempo real a situação de operação, torna o ajuste da máquina e a solução de problemas mais convenientes.

Adote um sistema de controle de servidor importado para estampagem de folhas, alimentação e coleta de folhas de alumínio com precisão.

Adote um tablet PC industrial, dados de entrada de tela sensível ao toque, realize programação automática, economizando muito papel alumínio.

O sistema de controle de temperatura possui 8 áreas de aquecimento, ajuste de temperatura separadamente e controle termostático.

O sistema de fornecimento de óleo de resfriamento cíclico garante que as peças móveis sejam lubrificadas adequadamente para garantir a durabilidade.

Adote um sistema de fornecimento de óleo com quantidade fixa e tempo fixo, garanta que as peças do movimento sejam lubrificadas adequadamente para permitir maior durabilidade.

Principais Parâmetros Técnicos

Tamanho máximo do papel	800 x 620 mm
Tamanho mínimo do papel	340 x 280 mm
Tamanho máximo de corte	770 x 600 mm
Tamanho interno da estrutura da matriz	820 x 628 mm
Tamanho da placa de corte	826 x 628 mm
Tamanho máximo de bronzeamento	780 x 600 mm
Tamanho mínimo da agulha da pinça	7 milímetros
Precisão de corte	≤±0,1 mm
Precisão bronzeadora	≤±0,125 mm
Pressão máxima de corte	200 toneladas
Velocidade máxima de corte	7000 S/H
Velocidade máxima de bronzeamento	6500 S/H

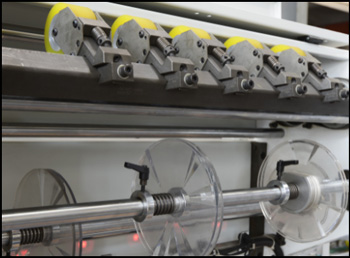

Diâmetro máximo do rolo de folha metálica	Φ250 mm
Largura transversal da folha	15~600 mm
Eixo de folha Horizon	2 peças
Área de aquecimento	8 peças
Faixa de temperatura	50~199 ℃
Altura de pré-empilhamento	1150 milímetros
Altura da pilha de entrega	1000 milímetros

Aplicativo

Cartão	0,1 a 2 mm
Papel ondulado	<4 mm
Potência do motor principal	7,5 kW
Potência da área de aquecimento	16 kW
Potência total	45 kW
Dimensão	【C (+ pré-empilhamento) x L (+ plataforma) x A】
AEM-800TQ	4350(+1360)x2200(+1300)x2260 mm
AEMQ-800T	5150(+1360)x2200(+1300)x2260 mm
Peso do AEM-800TQ	9T
Peso do AEMQ-800T	10T

Configuração padrão

Seção de alimentação

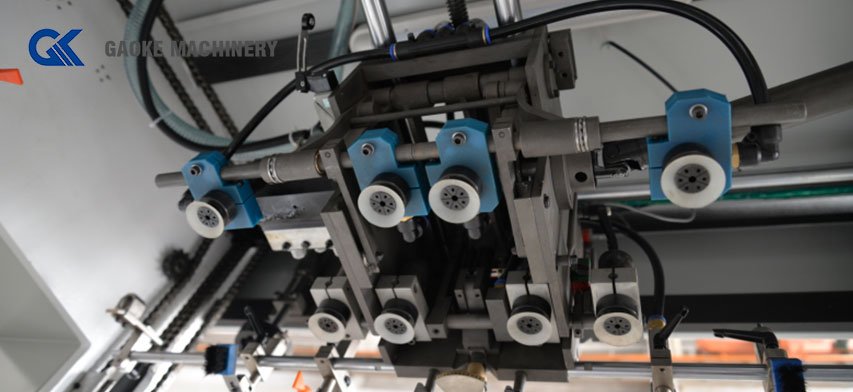

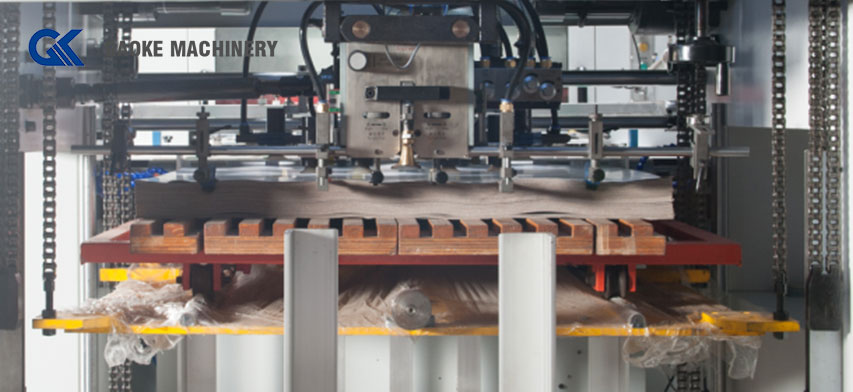

Alimentador preciso técnico europeu, serve tanto para papelão quanto para papelão ondulado. 4 sucção 4 envio, pode ajustar o ângulo e a altura de bico de sucção de acordo com a distorção do papel.
Deitado de lado duplo (puxar e empurrar). Ajuste fino do dispositivo de alimentação, ajuste contínuo. Detector eletrônico duplo.
	Interruptor anti-parada do dispositivo de alimentação principal e secundária. Roda de pressão em PU resistente ao desgaste. Carregador de dupla finalidade.
	Dispositivo de ajuste fino do tempo de alimentação. Conjunto de 1 haste de transporte adicional, conjunto de 2 placas de transporte. (opcional) dispositivo de pré-empilhamento 1 conjunto.

Seção principal da máquina

A parte de suporte de pressão é feita de ferro dúctil QT500, alta resistência, nunca deforma. Virabrequim de liga com tratamento de processo especial. Rosca sem-fim resistente ao desgaste, engrenagem sem-fim.
Dispositivo prático para virar matrizes. Sistema de fornecimento de óleo de lubrificação cíclica com bomba de óleo de alta pressão de Taiwan Dispositivo de intervalo de alta precisão.
	Dispositivo de freio e embreagem pneumático da Itália Junta rotativa SMC japonesa. Importar corrente de barra de fixação. Dispositivo de travamento pneumático da matriz.
	Garra de liga Ti-Al de alta dureza e resistência. Dispositivo de ajuste preciso de pressão. CLP e interface homem-máquina de Taiwan. 1 conjunto de pinças adicionais, 1 conjunto de matriz de corte, 1 conjunto de estrutura de matriz.

Seção de estampagem

Tablet PC industrial, dados de entrada de toque na tela, realizar otimização automática do programa, salvando folhas.
Servo motor e sistema de controle importados, alimentando precisamente a folha. Temperatura de ajuste separada de 8 áreas de aquecimento, controle termostático.
	Sistema eletrônico de controle de pressão, durante o bronzeamento, se não houver papel, não há pressão.

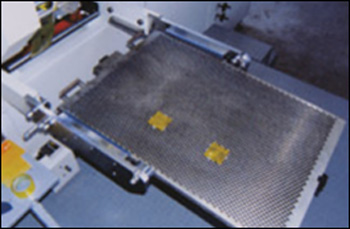

	Dispositivo prático para colocação de folhas cruzadas. Placa de aquecimento em favo de mel de material especial ajuda a localizar a placa de bronzeamento.
	Adote ferro fundido resistente ao aquecimento RTCr0.8, sem deformação durante o aquecimento, alta resistência e alta durabilidade.

Seção de Coleção

	Dispositivo de arranjo automático, dispositivo de sopro duplo garante o papel pode ser bem coletado, seja grosso ou fino. Tela sensível ao toque com display digital na seção de coleta torna a operação conveniente Painel de controle para operação amigável ao usuário.
O sensor optoeletrônico torna a pilha organizada Sistema de controle automático de elevação de coleta. Coleção de manuais secundários Dispositivo de proteção da corrente principal. Dispositivo de prevenção de reversão. Dispositivo de coleta ininterrupta
