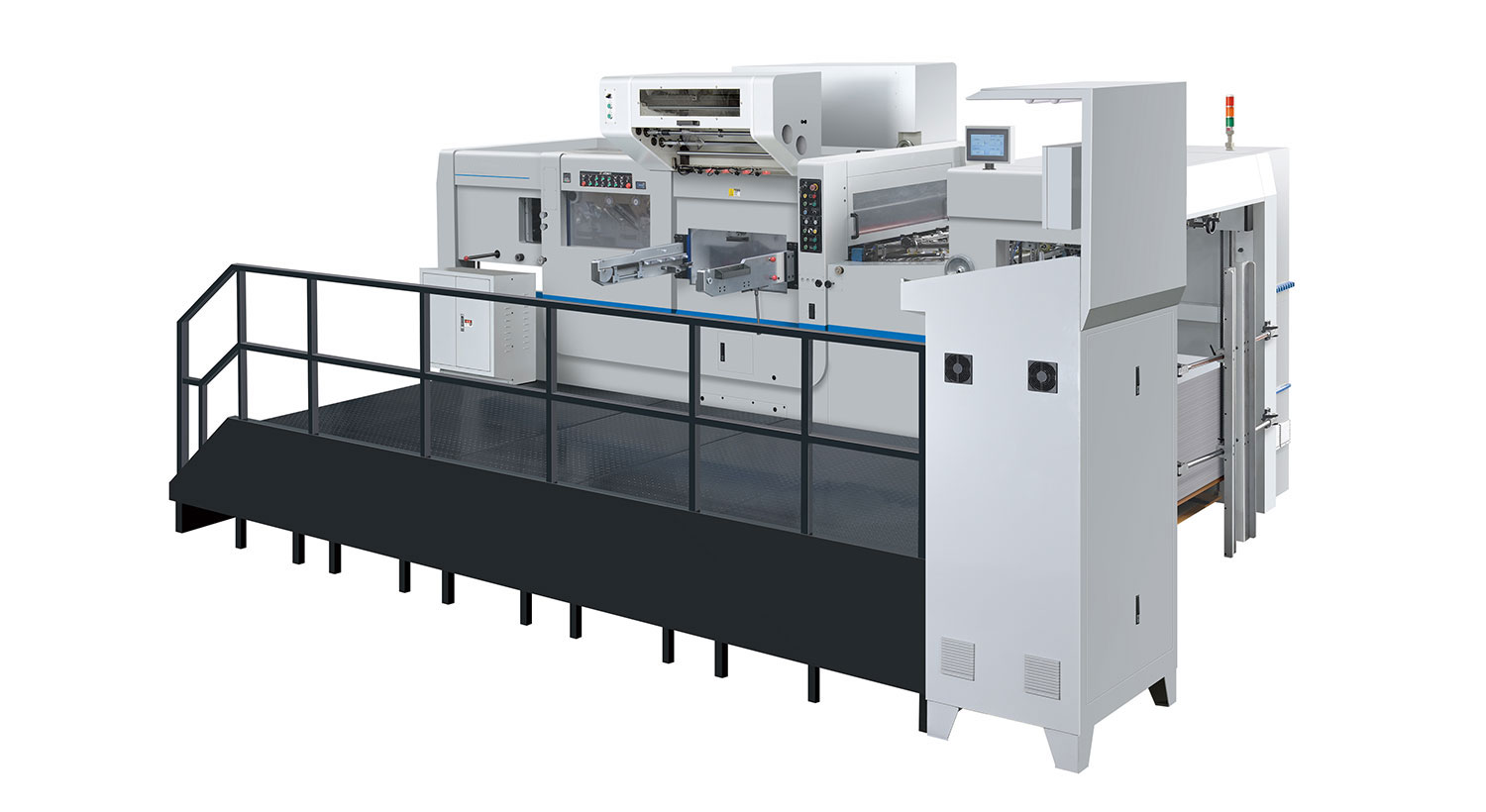

Máquina automática de corte e vinco de folha quente plana

Características

Aço inoxidável importado de alta qualidade garante um transporte tranquilo.

Correia de alimentação fina importada, forte e durável.

Roda dentada aprimorada para correntes de garras, garantindo alta velocidade de execução.

O dispositivo de ajuste da escova de entrega integrado garante um ajuste conveniente.

O sistema de controle do soprador garante que o papel possa ser entregue perfeitamente em condições de alta velocidade.

Dispositivo de ajuste de pressão de parafuso de esferas servocontrolado.

O sistema de lubrificação de canal duplo garante a segurança.

Sistema de acionamento por correia sincronizada equipado com limitador de torque.

Dispositivo de alimentação ininterrupta, dispositivo de pré-empilhamento e dispositivo automático ininterrupto, encurtam o tempo de preparação e melhoram a eficiência.
O design da caixa e da placa de prensagem torna a preparação rápida e conveniente.
O dispositivo de ajuste fino de velocidade, inclinação frontal e inclinação lateral garante o transporte estável e reduz o desperdício.

HMI com tela sensível ao toque, monitoramento em tempo real das condições de funcionamento, garantindo ajustes e solução de problemas mais convenientes.

Insira os parâmetros na tela sensível ao toque, programe automaticamente o passo a passo e economize muito o papel alumínio.

Sistema de controle de temperatura de 18 zonas, cada zona pode ser ajustada separadamente.

Principais parâmetros técnicos

Tamanho máximo da folha:	1050 x 750 mm
Tamanho mínimo da folha:	400 x 370 mm
Área máxima de corte e vinco:	1040 x 720 mm
Tamanho interno da perseguição	1144 x 760 mm
Tamanho da placa de corte:	1080 x 736 mm
Área máxima de estampagem:	1020 x 720 mm
Margem mínima da garra:	7 milímetros
Precisão de corte:	≤±0,1 mm
Precisão de estampagem:	≤±0,1 mm
Velocidade máxima de corte:	300 toneladas
Velocidade máxima de corte:	7500 S/H
Velocidade máxima de estampagem:	7000 S/H
Diâmetro máximo do rolo de folha metálica:	Φ240 mm
Largura vertical da folha	20~1260 mm
Largura da folha do horizonte:	20~720 mm
Eixo vertical da lâmina:	3 peças
Eixo da folha Horizon:	2 peças
Área de aquecimento:	12 peças
Faixa de temperatura:	0~199℃
Altura de pré-empilhamento:	1500 milímetros
Altura da pilha de entrega:	1400 milímetros
Aplicativo:	Papelão 0,1-2mm
Aplicativo:	Papel ondulado ≤4mm
Potência do motor principal:	11 kW
Potência da área de aquecimento:	24 kW
Potência total:	60 kW
Dimensão:	5600(+1450)x2550(+2050)x2720 mm
Peso:	18,5 toneladas

Características

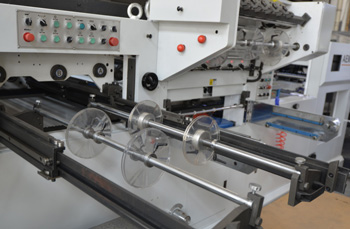

1. Seção de alimentação

1.1 Alimentador importado de alta qualidade, 4 elevadores e 4 encaminhadores, a ventosa pode ser ajustada de acordo com diferentes papéis,
garante alimentação suave para papel fino e grosso.

1.2 Soprador em ambos os lados para separar o papel.

1.3 Placa de parede de ferro dúctil.

1.4 Detector eletromecânico de folha dupla.

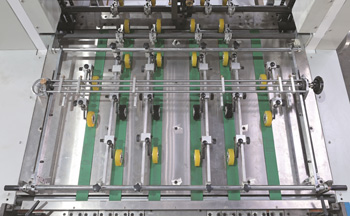

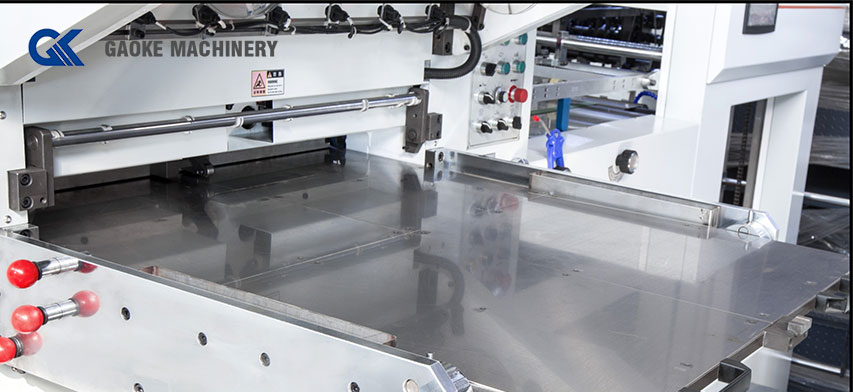

Mesa transportadora com inclinação de 1,5, ajuste de papel fino em condições de alta velocidade,
O regulador de velocidade de ajuste fino pode ser ajustado sem paradas.

1.6 Dupla face com sensor fotoelétrico.

1.7 A roda da escova e a roda de borracha podem ser ajustadas juntas, melhorando a eficiência.

1.8 Roda de alimentação de borracha ultra antidesgaste.

1.9 Interruptor de alimentação principal/auxiliar sem interrupção.

1.10 Dispositivo eliminador de eletricidade estática, garante uma alimentação suave.

2. Seção de corte e vinco

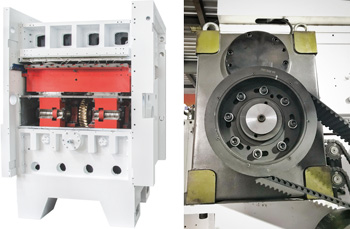

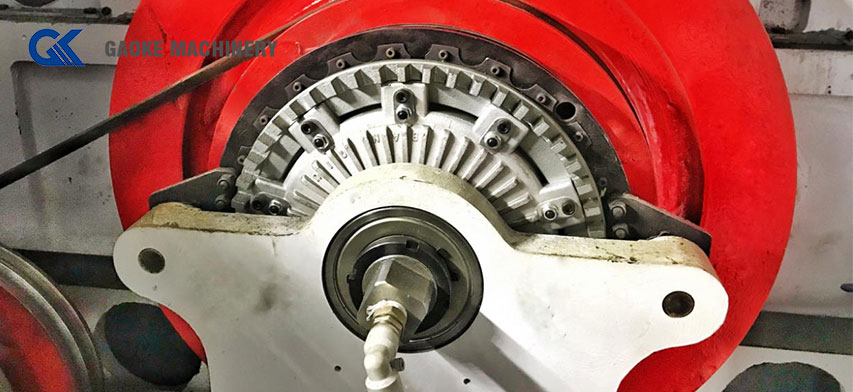

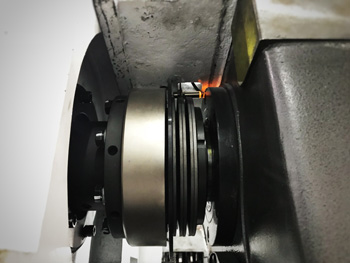

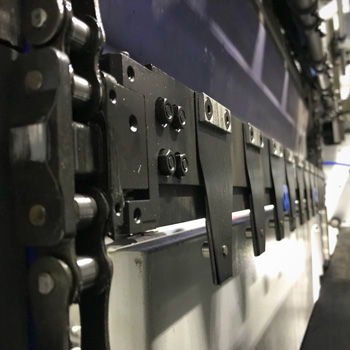

2.1 As peças de suporte de pressão são de ferro dúctil de alta resistência QT500, alta resistência e nunca deforma. 2.2 Virabrequim de liga especial processada. 2.3 Sem-fim e engrenagem sem-fim ultra-anti-desgaste. 2.4 Embreagem pneumática e junta rotativa SMC importadas do Japão. 2.5 Medidor de pressão de óleo e ar para monitorar a pressão do óleo e a pressão do ar, em caso de baixa pressão, a máquina emitirá um alarme e parará. 2.6 Caixa intermitente de alta precisão. 2.7 Perseguição de matriz no detector de posição, melhora a precisão, sistema de trava pneumática, ajuste elétrico de pressão. Placa de corte e vinco 2.8 HRC50-53. 2.9 Corrente de garra importada pré-esticada, melhora a precisão e estabilidade, melhorar a precisão e estabilidade, dispositivo especial de posicionamento lateral garante que todas as pinças estejam alinhadas. 2.10 Barras de fixação em liga TI-AL ultra-dura.

3. Seção de estampagem a quente

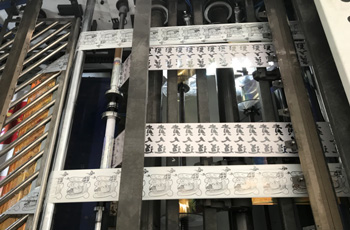

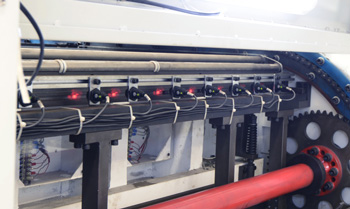

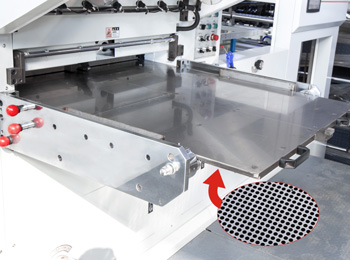

	3.1 Dados de entrada no PC industrial, a máquina pode calcular automaticamente a distância do passo, salvando papel alumínio. 3.2 Servo motor e sistema de controle importados, a alimentação e a coleta de folhas serão mais convenientes. 3.3 A temperatura de 18 zonas de aquecimento pode ser ajustada separadamente, pode caber produtos mais complicados. 3.4 Sistema de controle de pressão elétrica, quando não há papel na seção de perfuração, não há pressão. 3.5 Dispositivo soprador para dispositivo do papel e das folhas. 3.6 Sistema de detecção de quebra de folha. 3.7 Dispositivo de coleta de película interna e externa. 3.8 Placa de favo de mel de material especial, torna o trabalho de preparação mais conveniente.

4. Seção de entrega

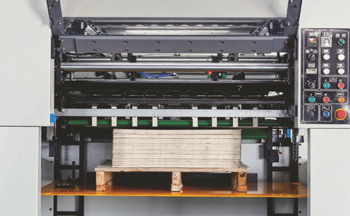

4.1 Dispositivo de alinhamento automático, soprador em ambos os lados
pode garantir que o papel fino e grosso seja entregue com cuidado.

4.2 O monitor touch screen na seção de entrega indica os dados necessários,
e pode ser ajustado pelo toque.

4.3 O sensor fotoelétrico garante uma entrega precisa.

4.4 Sistema de controle automático de elevação de entrega.

4.5 Dispositivo auxiliar de entrega automático.

4.6 Dispositivo de proteção da corrente principal.

4.7 Alarme de falha de entrega.

4.8 Contador e inseridor de notas.

4.9 Dispositivo de amortecimento do tensor da barra de fixação.

5. Seção de decapagem

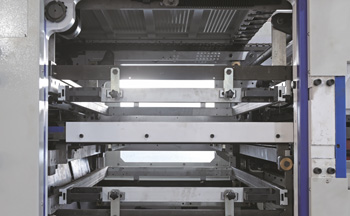

5.1 A seção de decapagem é combinada com a parte superior,
três quadros do meio e três quadros inferiores.
As armações podem ser retiradas.
Isso torna o ajuste mais conveniente e seguro.

5.2 O dispositivo de decapagem pode ser pinos de decapagem ou placa macho/fêmea
