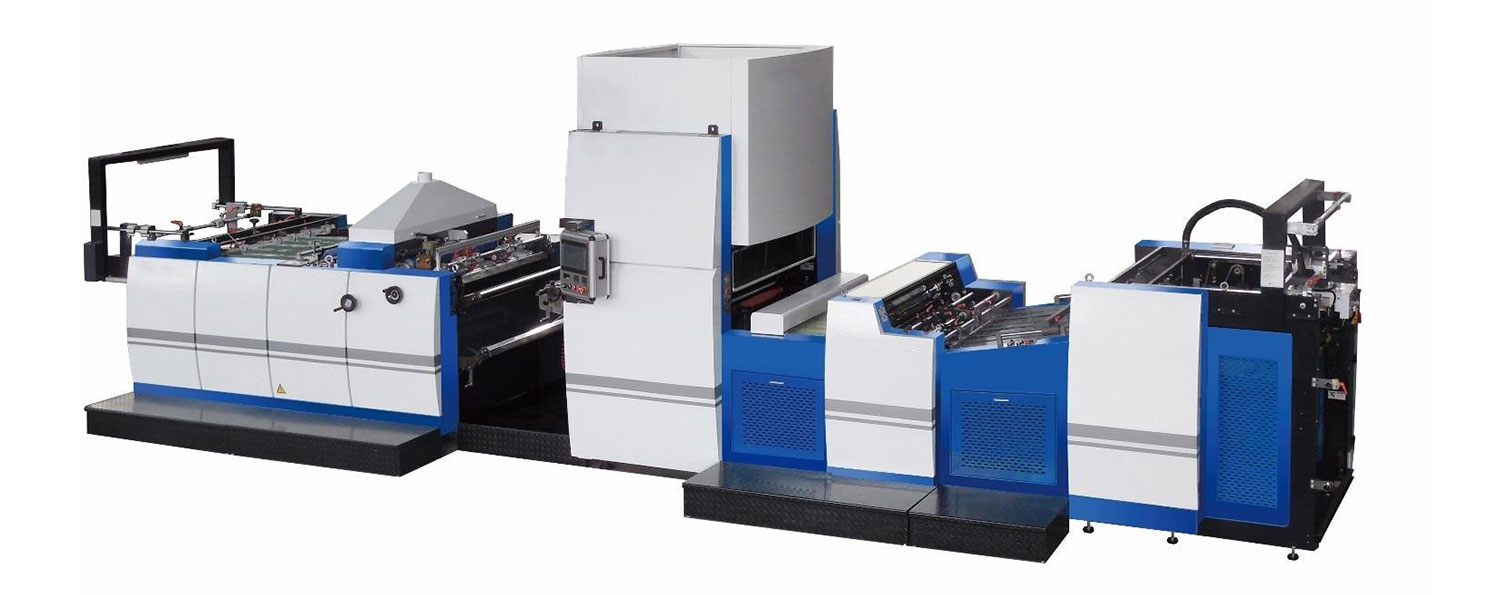

Máquina automática de laminação de filme com faca quente KFM-106MC

Parâmetro técnico

Tamanho máximo da folha	L1060×C1200mm Mín.
Tamanho da folha	L320×C290mm Adequado
Espessura da folha	105-500 g/m2
Velocidade mecânica	100 m/min ou 9.000 folhas/hora
Altura da pilha de alimentação	1300 milímetros
Potência instalada	70 kW
Consumo real de energia de produção	28-35 kW/h
Dimensões gerais	11200×2100×2900 mm

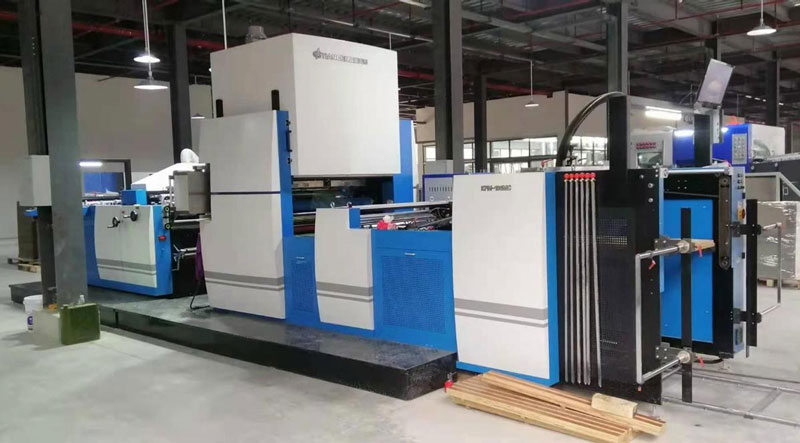

KFM-106MC, fotos da oficina

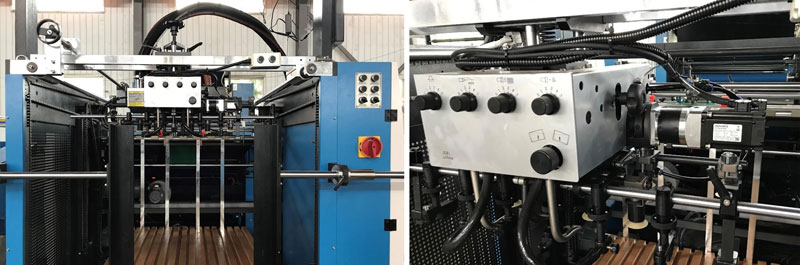

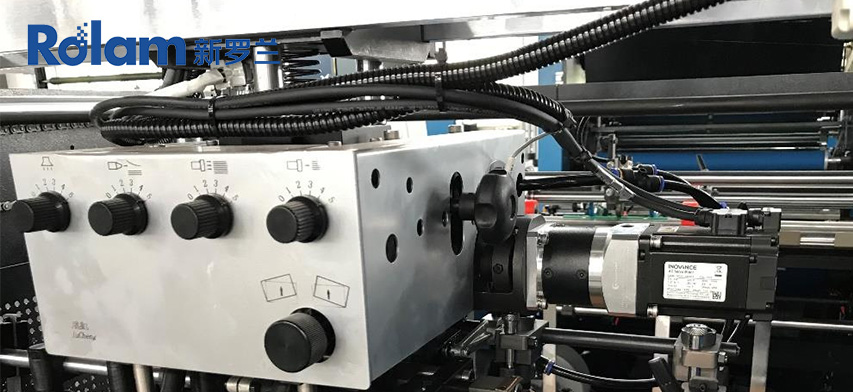

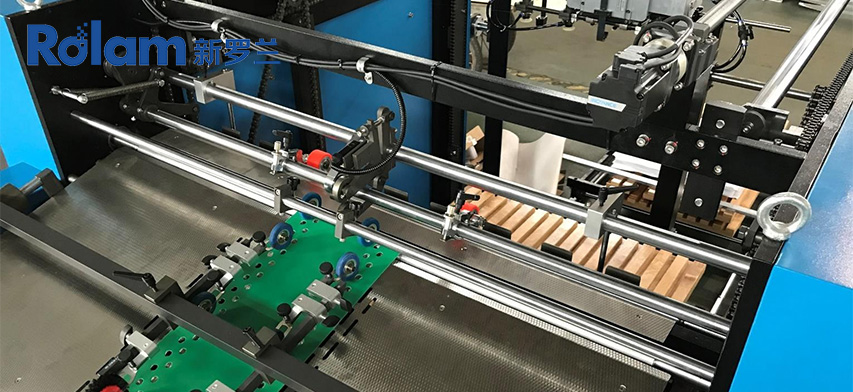

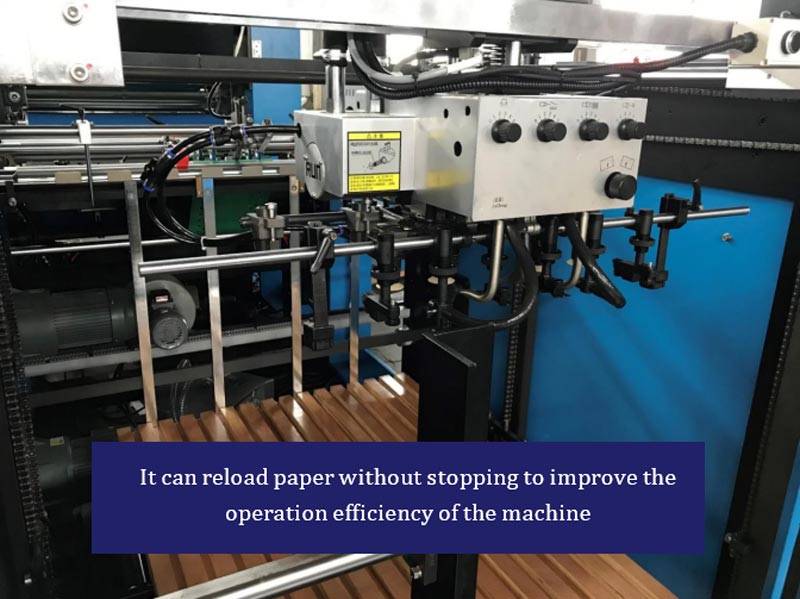

Alimentador automático de papel

O servomotor é usado para controlar o tamanho da sobreposição, que pode ser controlado dentro de ± 2 mm;

Quatro cabeçotes de alimentação de sucção e quatro de entrega, a retidão do papel pode atingir ± 2 mm;

É acionado por um servomotor sem eixo com longa vida útil. As posições frontal e traseira do alimentador podem ser ajustadas automaticamente.

A junta sobreposta adota tecnologia servo para garantir a precisão da alimentação do papel;

A travessia da ponte alimentadora adota toda a correia transportadora sem atolamento de papel.

Incluindo garantias duplas de sucção de ar e roda de pressão, alimentação de papel em alta velocidade e sem deslocamento de papel.

Mecanismo de remoção de pó e laminador de filme

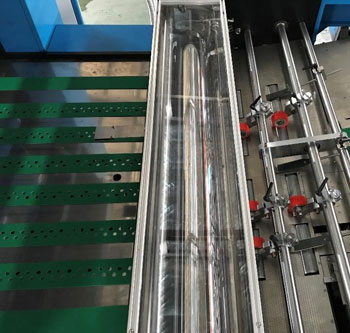

Mecanismo elétrico de remoção de pó Mecanismo de remoção de pó: remoção de pó elétrica única, aquecimento automático de temperatura constante. Haverá poeira na superfície do material impresso, o que afetará a qualidade da laminação. Você pode escolher o mecanismo elétrico de remoção de pó.

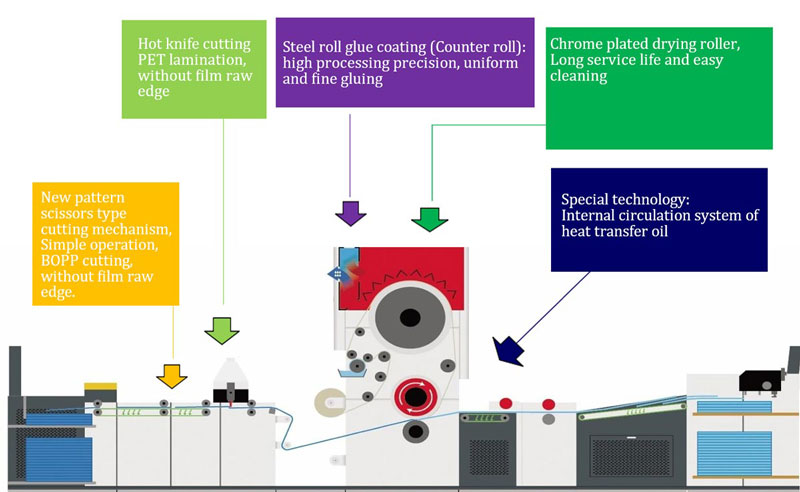

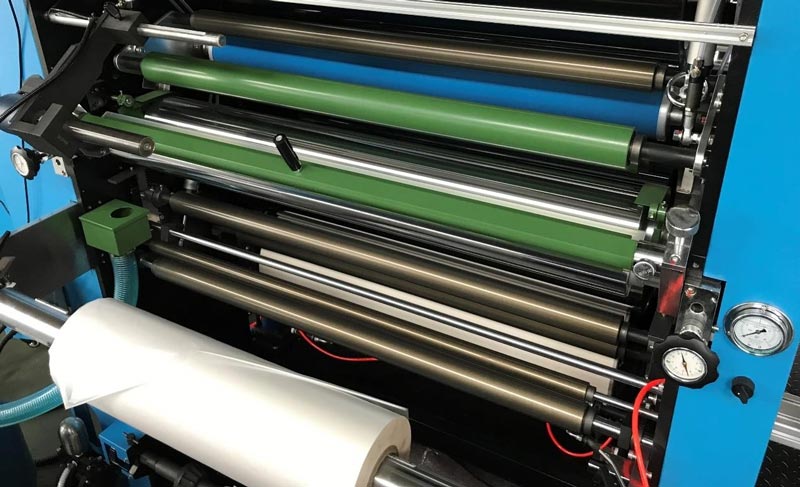

Unidade laminadora de filme É a parte central de um equipamento de laminação de filmes. As principais dificuldades técnicas incluem: fabricação e precisão de processamento de peças-chave, como rolo de aço de prensagem de super espelho, rolo de borracha de pressão principal e rolo de secagem de grande diâmetro, qual método de revestimento de cola é usado para economizar custos e garantir a qualidade da laminação do filme, como manter a temperatura constante e pressão durante todo o processo de laminação do filme, e como economizar custos de energia. Essas tecnologias-chave afetam diretamente a qualidade dos produtos laminados e os reais interesses dos clientes.

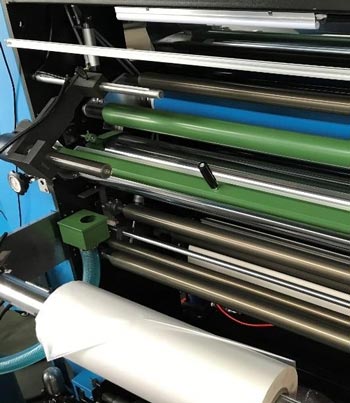

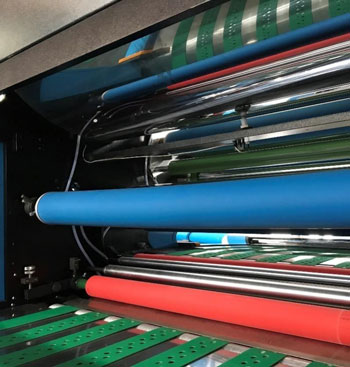

Laminador de filme

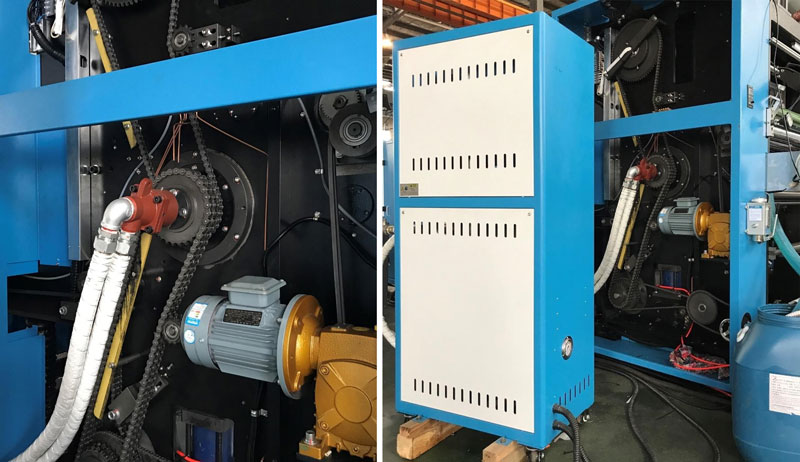

Tecnologia especial: sistema de circulação interna do rolo de óleo de transferência de calor da máquina de temperatura do molde

Vantagens: menor diferença de temperatura na superfície de rolamento, bom efeito de temperatura constante em operação de alta velocidade

O rolo de grande diâmetro para secagem do filme adota lâmpada de aquecimento avançada para manter a temperatura constante, e a temperatura da superfície do rolo é equilibrada e duradoura. Combinado com ar quente para secar o filme, a cola à base de água pode ser curada rapidamente para atingir o objetivo de laminação de filme de alta velocidade; A superfície do rolo adota tecnologia de material não adesivo resistente a altas temperaturas, que tem longa vida útil e fácil limpeza;

Tecnologia especial: sistema de circulação interna do rolo de óleo de transferência de calor da máquina de temperatura do molde

Vantagens: menor diferença de temperatura na superfície de rolamento, bom efeito de temperatura constante em operação de alta velocidade

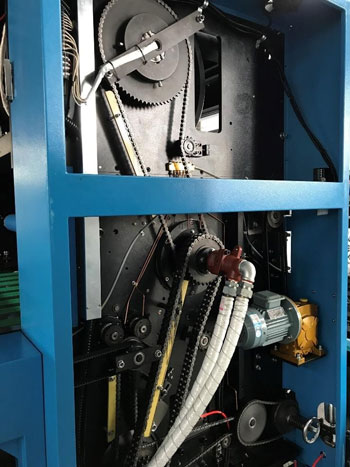

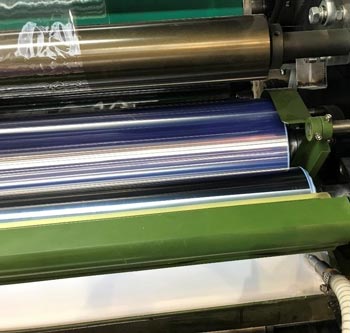

A temperatura do rolo de aquecimento do espelho com diâmetro de 380 mm é constante pela máquina de temperatura do molde; Há um mecanismo de circulação de óleo quente dentro do rolo; O diâmetro do rolo é grande, a temperatura é média, o efeito de temperatura constante de calor é bom, o tempo de prensagem a quente da laminação é longo, e o efeito de laminação é bom.

Tecnologia especial: sistema de circulação interna do rolo de óleo de transferência de calor da máquina de temperatura do molde.

Unidade de laminação: mecanismo de colagem

O rolo de revestimento de cola adota rolo de aço com rolamentos importados de alta precisão, a cola na superfície do rolo é uniforme, adequado para operação em alta velocidade e superfície resistente ao desgaste; A precisão do revestimento de cola pode ser controlada dentro de ± 0,0025 mm; Operação de alta precisão, sem movimento, sem haste de cola.

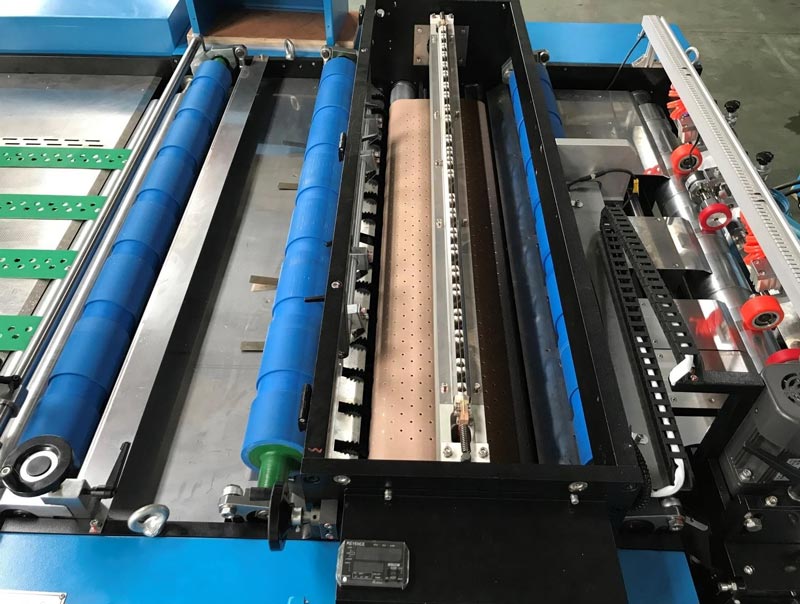

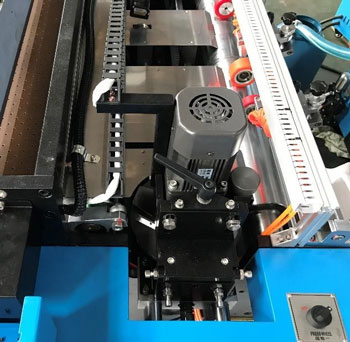

Máquina de corte automática: corte com faca quente

Cortador de moscas	Corte com faca quente

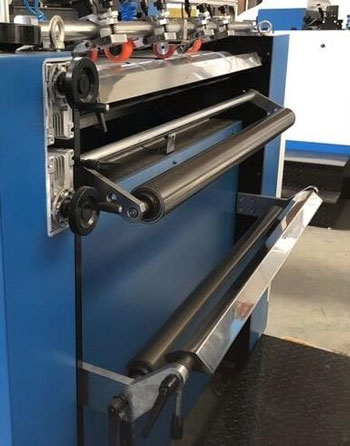

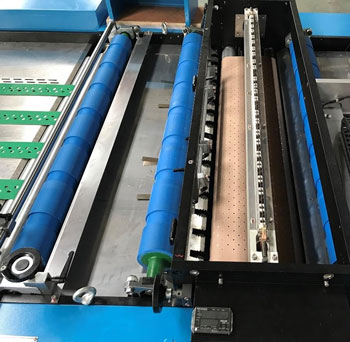

	Máquina de desenho e corte de chapas Mecanismo de achatamento: Mecanismo de desdobramento de papel fino para evitar que papel fino enrolando após a laminação do filme;

Máquina de corte automática: mecanismo de corte tipo tesoura

Novo mecanismo de corte tipo tesoura padrão:

Adota tecnologia de rolo de desenho de papel de elevação unidirecional (unidirecional), adequada para corte de laminação de filme de alta velocidade de vários tamanhos, com efeito estável, operação simples e sem borda crua do filme;

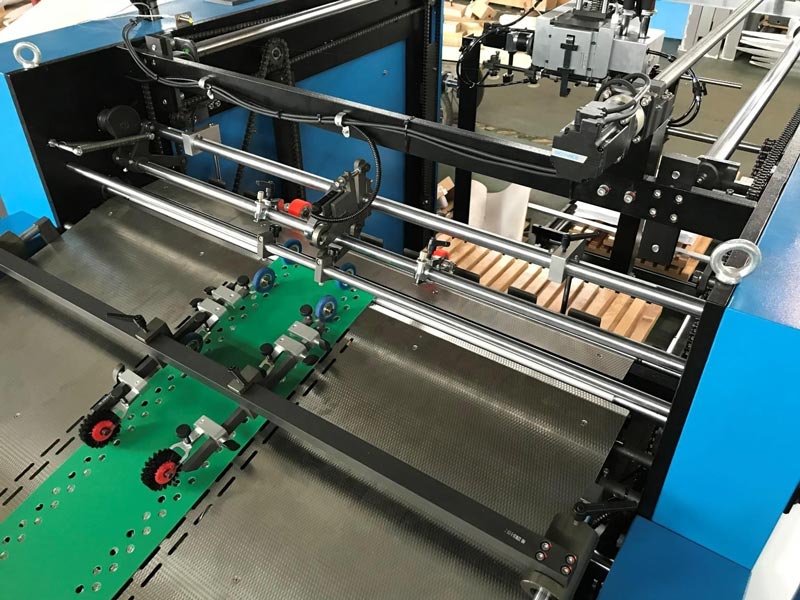

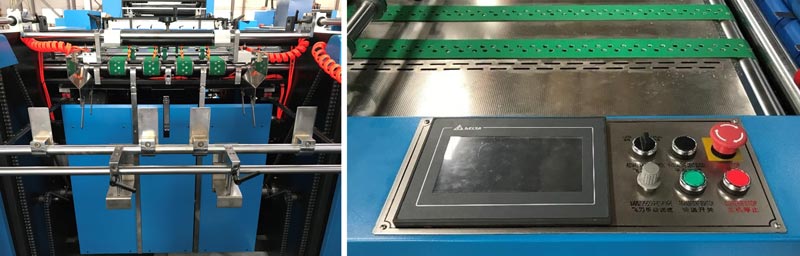

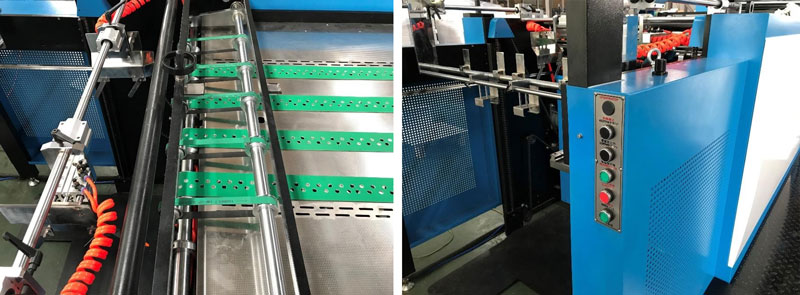

Empilhador automático de papel

Estrutura razoável e operação simples

Batedor de papel pneumático bidirecional, de folha única ou de várias folhas

A correia transportadora tem função de prensagem por onda, o que pode aumentar a rigidez do papel na produção de papel fino e transferir e receber papel de forma rápida e estável;

A mesa de recebimento de papel é equipada com função de desaceleração para evitar que papel grosso danifique a borda do papel;
Quando o papel é duplo, ele inclui um mecanismo de rejeição. No caso de folhas duplas ou contínuas, o feedback do sinal fotoelétrico é detectado, e a correia receptora de papel acelera instantaneamente para cooperar com a ação de sopro, fazendo com que as folhas duplas voem para longe da mesa receptora de papel.
