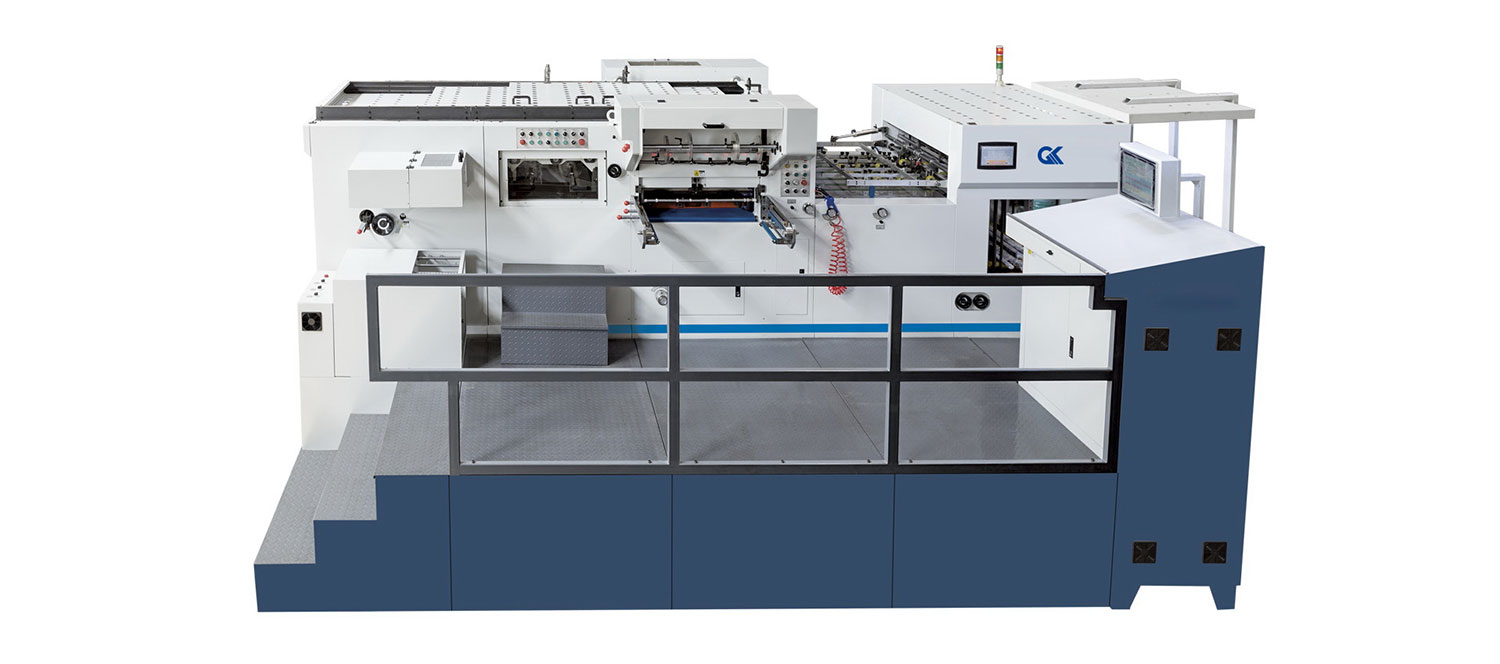

Máquina automática de corte e vinco com estampagem a quente para serviços pesados de mesa plana GK-1080MT

Tamanho máximo do papel:

1080x780 mm

Tamanho mínimo do papel:

400x330 mm

Tamanho máximo de corte:

1075x770 mm

Tamanho interno da estrutura da matriz:

1100x790 mm

Placa de corte:

1080x780 mm

Tamanho máximo de estampagem:

1060x760 mm

Tamanho mínimo da borda da pinça:

7 mm

Precisão de corte:

≤±0,125 mm

Precisão de estampagem:

≤±0,125 mm

Velocidade máxima de corte:

600T

Velocidade máxima de corte:

7000S/H

Velocidade máxima de estampagem:

6500S/H

Diâmetro máximo do rolo de folha metálica:

Φ250mm

Largura vertical da folha:

15~1060 mm

Largura da folha do horizonte:

15~760 mm

Eixo vertical da lâmina:

3 peças

Eixo da lâmina Horizon:

2 peças

Área de aquecimento:

12 peças

Faixa de temperatura:

50~199℃

Altura da pilha de alimentação:

1550 mm

Altura da pilha de entrega:

1500 mm

Aplicativo:

Papelão: 0,1 a 2 mm

Papel ondulado:＜4mm

Potência do motor principal:

11 kW

Potência da área de aquecimento:

24 kW

Potência total:

60 kW

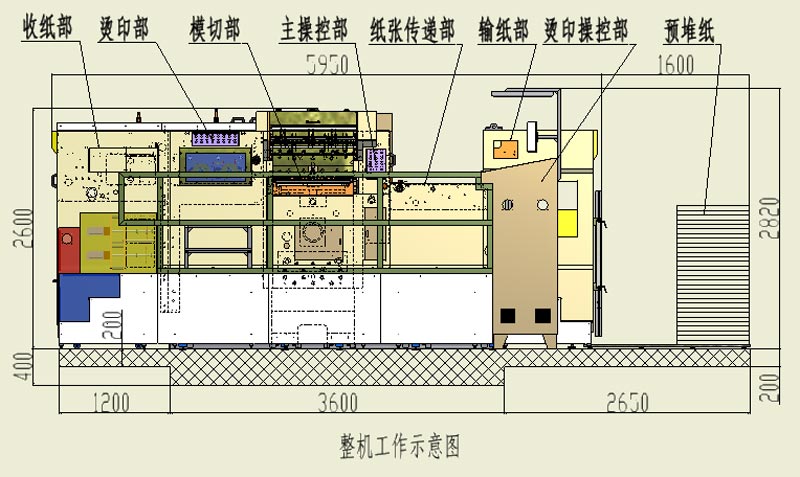

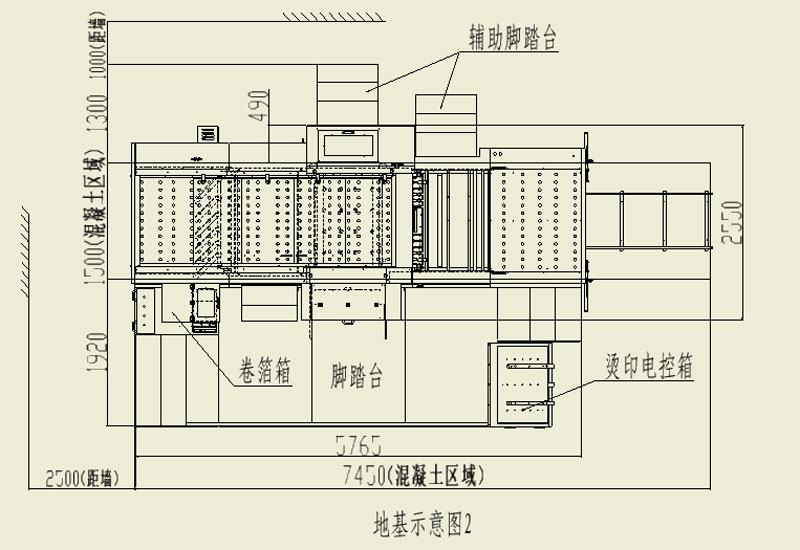

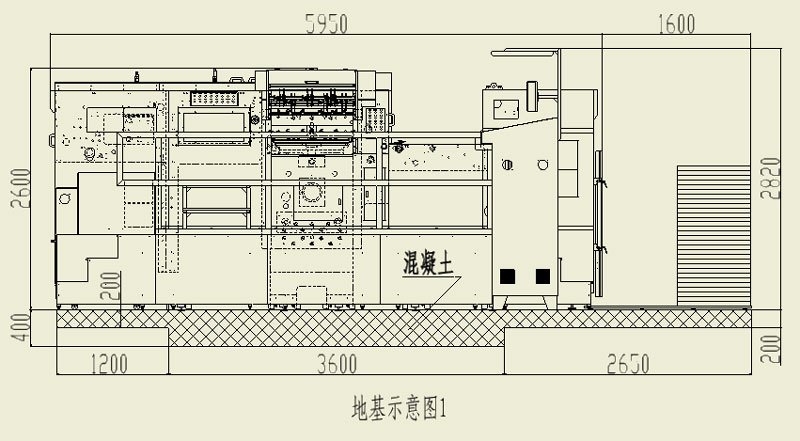

Dimensão:

5880(+1600)x2550(+1400)x2600 mm

Peso:

20T

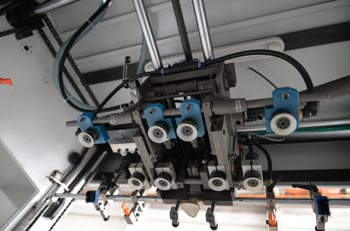

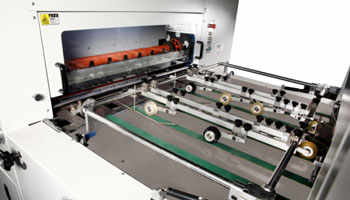

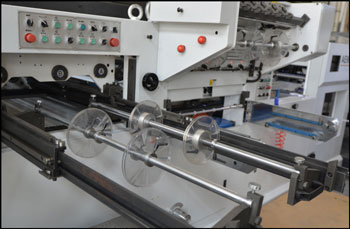

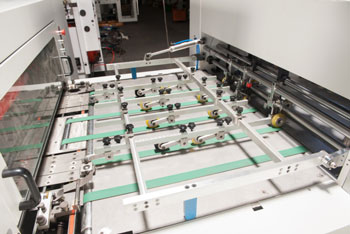

Seção de alimentação

Alimentador preciso de técnica europeia, adequado tanto para papelão quanto para papelão ondulado.
4 sucção 4 envio, pode ajustar o ângulo e a altura do bico de sucção de acordo com a distorção do papel.
Colocação dupla lateral (puxar e empurrar).
Ajuste fino do dispositivo de alimentação, ajuste contínuo.
Detector eletrônico duplo.
Interruptor anti-parada do dispositivo de alimentação principal e secundária.
Roda de pressão em PU resistente ao desgaste.
Carregador de dupla finalidade.
Dispositivo de ajuste fino do tempo de alimentação.
Conjunto de 1 haste de transporte adicional, conjunto de 2 placas de transporte.

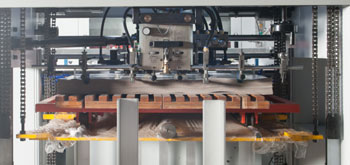

Seção de perfuração

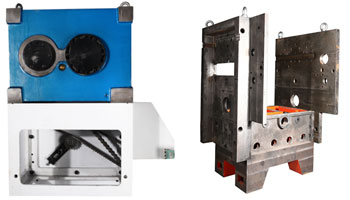

A parte que suporta pressão é feita de ferro dúctil QT500, de alta resistência, nunca deforma.
Virabrequim de liga com tratamento de processo especial.

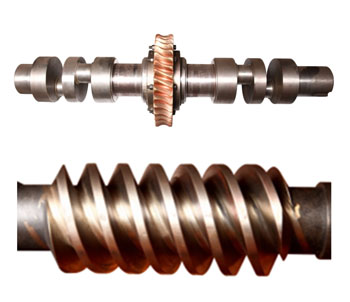

Rosca sem-fim resistente ao desgaste, engrenagem sem-fim.
Dispositivo prático para virar matrizes.
Sistema de fornecimento de óleo de lubrificação cíclica com bomba de óleo de alta pressão de Taiwan
Dispositivo intermitente de alta precisão.

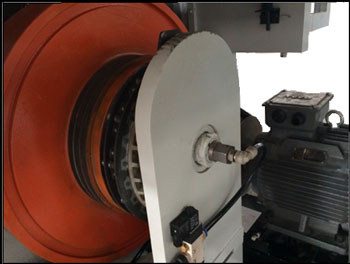

Dispositivo de freio e embreagem pneumático da Itália
Junta rotativa SMC japonesa.
Importar corrente de barra de fixação.
Dispositivo de travamento pneumático da matriz.

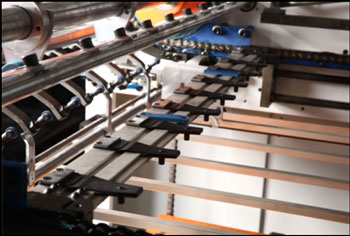

Garra de liga Ti-Al de alta dureza e resistência.
Dispositivo de ajuste preciso de pressão.
CLP e interface homem-máquina de Taiwan.
Motor e volante aprimorados.

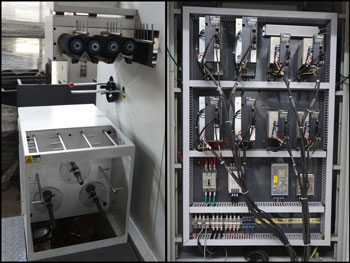

Seção de estampagem a quente:

Tablet PC industrial, entrada de dados por toque na tela, realiza otimização automática de programas, economizando folhas.
Motor e sistema de controle importados, alimentando a folha com precisão.

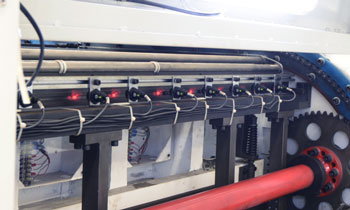

Ajuste separado de temperatura de 12 áreas de aquecimento, controle termostático.
Sistema eletrônico de controle de pressão, durante o bronzeamento, se não houver papel, não há pressão.

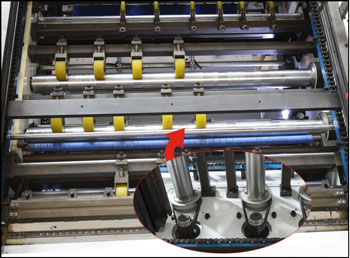

Dispositivo de sopro separado de folha horizontal vertical.
Sistema detector de quebra de lâmina vertical e horizontal.
Dispositivo de reciclagem de resíduos separado e caixa de reciclagem.
Mecanismo de alimentação de folha tipo removível, melhora a eficiência e garante a segurança.

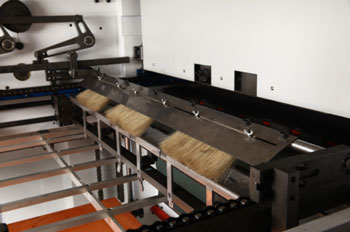

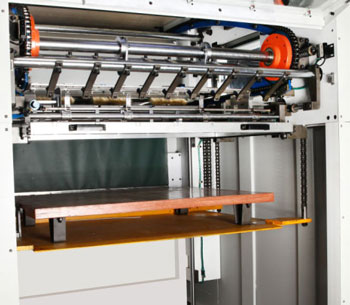

Seção de entrega

Dispositivo de alinhamento automático e dispositivo de sopro duplo garantem que o papel possa ser bem coletado, seja ele grosso ou fino.
A tela sensível ao toque do display digital na seção de entrega torna a operação conveniente
Painel de controle para humanos-
operação amigável.
O sensor optoeletrônico deixa a pilha organizada.
Sistema de controle automático de elevação de entrega.
Entrega manual secundária
Dispositivo de proteção da corrente principal.
Dispositivo de prevenção de reversão.
Dispositivo de entrega ininterrupta
