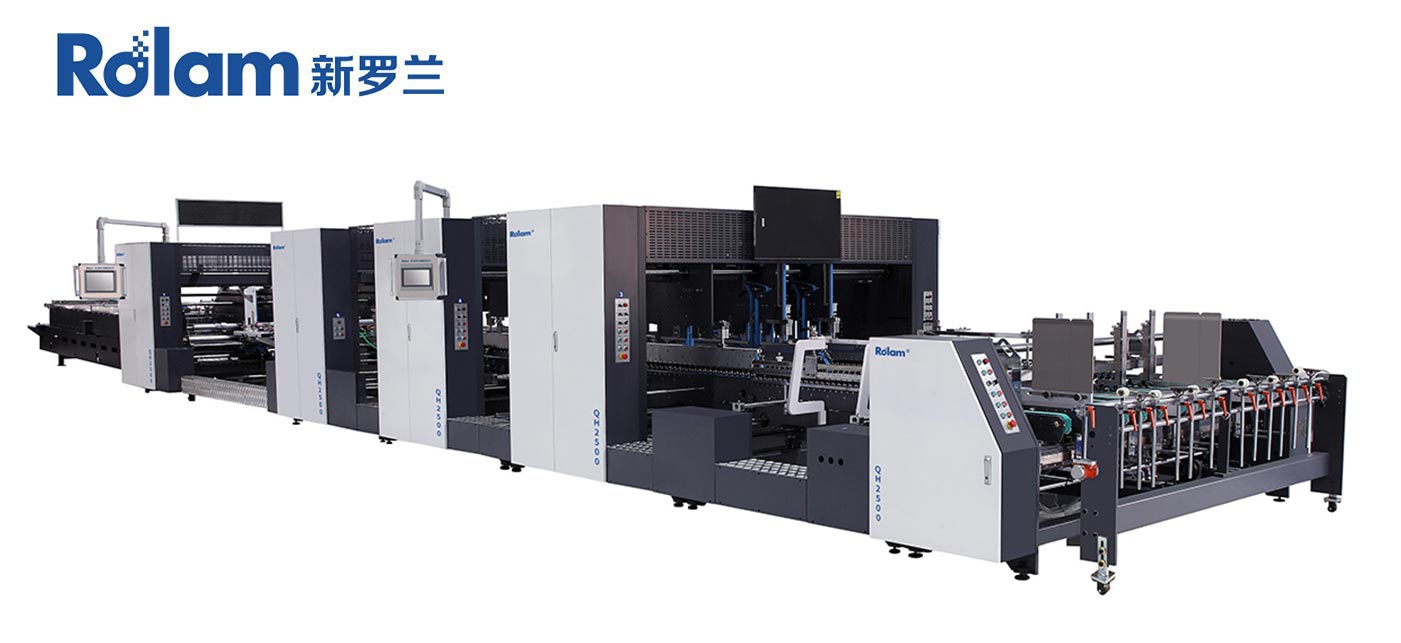

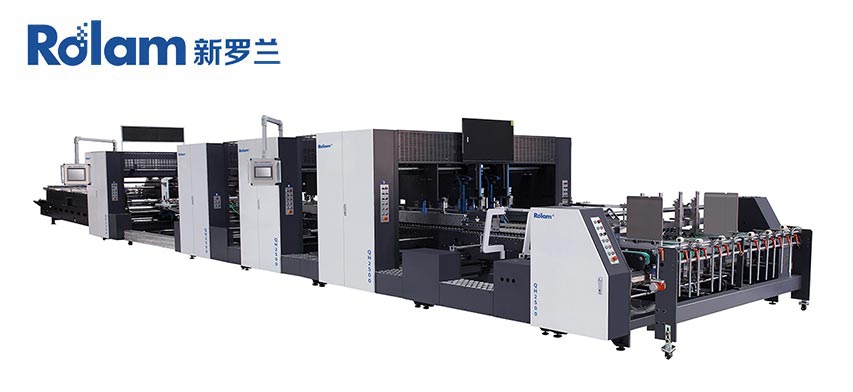

QH Series Heavy Duty Folder Gluer

Descrição da Produção QH

Cada secção é acionada por servomotores e ajuste de guia linear, o que torna a máquina mais suave e estável em comparação com os sistemas tradicionais de acionamento por motor principal e ajuste deslizante. Com uma unidade separada para vinco secundário, a QH satisfaz perfeitamente os requisitos de dobragem de caixas de 3 e 5 camadas. O vinco secundário pode provocar a formação de cauda de peixe nas caixas por diversos motivos, como o corte e o vinco inadequados.

Parâmetros técnicos QH

Modelo	1700	2100	2500
Material de papel	Papelão 210-800gsm, ondulação A/B/E
Velocidade máxima	280 m/min
Espessura máxima da caixa dobrada	12 mm
Forma de dobrar	As dobras 1 e 3 formam ângulos de 180° e 135°, respectivamente; as dobras 2 e 4 formam ângulos de 180°.
Fonte de energia	3P 380V 50HZ
Largura em branco	1700 mm	2100 mm	2500 mm

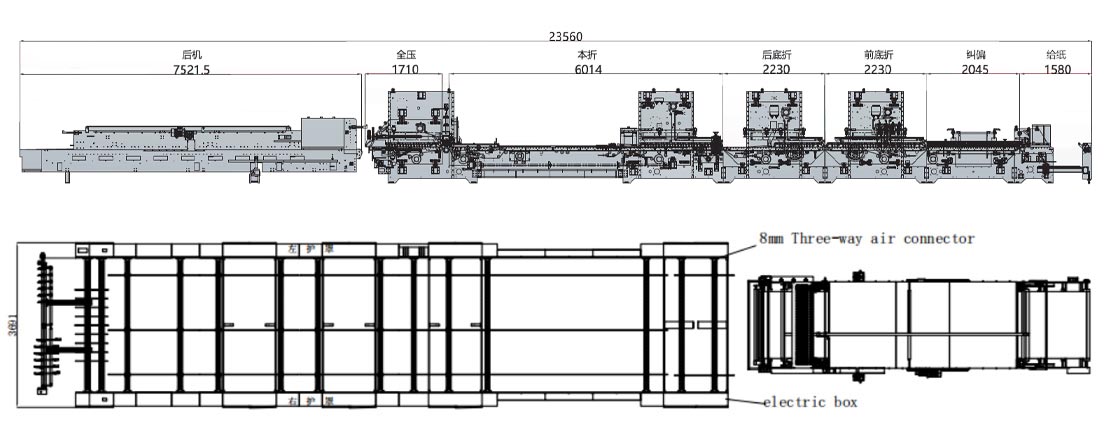

Comprimento x Largura x Altura	24x2,9x2,05m	24 x 3,3 x 2,05 m	24 x 3,7 x 2,05 m
Peso líquido	14,5T	15,5T	18T
Potência total	60 kW	60 kW	60 kW

Função de colagem de quinadoras de alta resistência da série QH

• Aplique caixas de cartão canelado.

• Uma estrutura robusta e uma alta velocidade.

• Função de alarme diagnóstico automático de variáveis, controlável remoto sem fios para facilitar a operação pelo usuário.

• Máquina com controle PLC tela táctil com fotocélula para ajustes.

• As coisas mais belas, as mais importantes, as mais importantes, as mais importantes, as mais transmissivas, as mais sincronizadoras, as mais urgentes, as mais importantes, os servomotores, os inversores, as mais importantes, etc. americanas.

• Os efeitos colaterais da velocidade na máquina, da produção, do alarme de avarias e do controle, da inicialização/paragem da máquina, do embaraço da alimentação de papel, da inicialização/paragem da parte receptora de caixas, da configuração dos parâmetros e outros. operações.

Introdução às funcionalidades

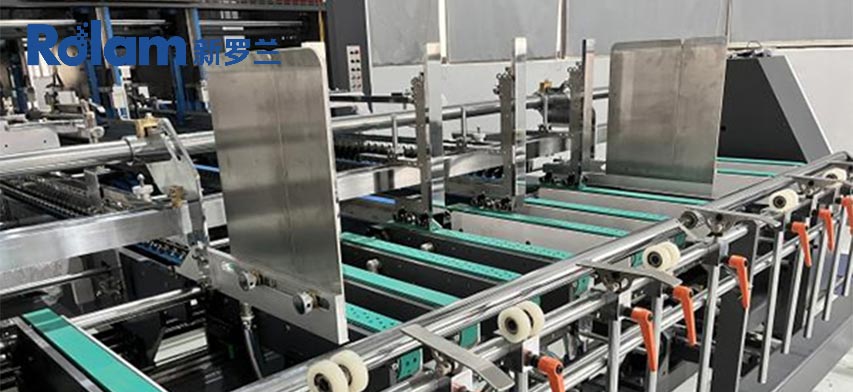

Seção de alimentação de papel

1. Equipado com função de sucção de ar

2. Trilho de múltiplos estágios para garantir a verticalidade da mesa de prensagem.
Para garantir que a alimentação do papel não fique desalinhada,

3. A estrutura exclusiva permite um ajuste mais simples e prático
da placa de prensagem. A estrutura de pressão torna
o ajuste do papelão mais conveniente e estável.

4. Os defletores laterais podem ser ajustados para cima e
para baixo, reduzindo o tempo de ajuste e troca de caixas.

5. O dispositivo de vibração coordena-se com o motor,
o que ajuda a máquina a alimentar de forma consecutiva e
automática, rápida e simples.

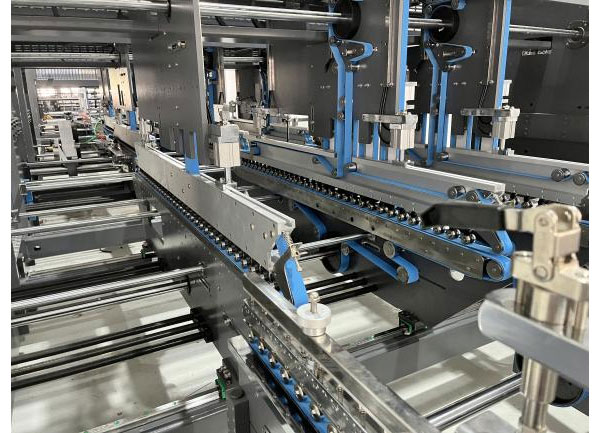

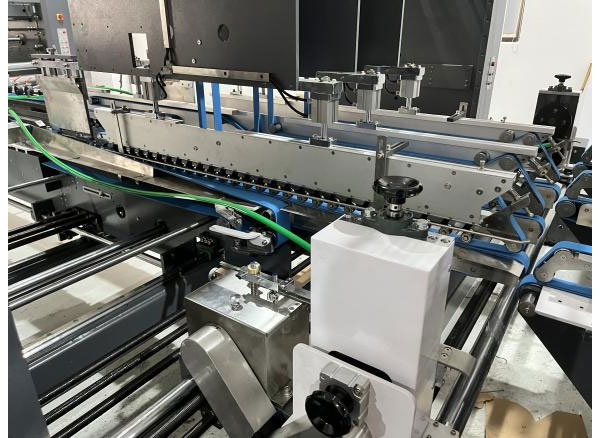

Seção inferior de travamento de colisão

O controle por servomotor e o
dispositivo de travamento inferior frontal garantem um travamento preciso.
O gancho inferior ajustável dificulta
o corte da caixa de papelão ondulado, e o controle da operação é
simples e rápido. A dobra inferior frontal adiciona uma
função de vinco secundária para corrigir a linha de indentação existente
na própria caixa de papelão ondulado e melhorar a suavidade
da saída de papelão ondulado de grande formato.

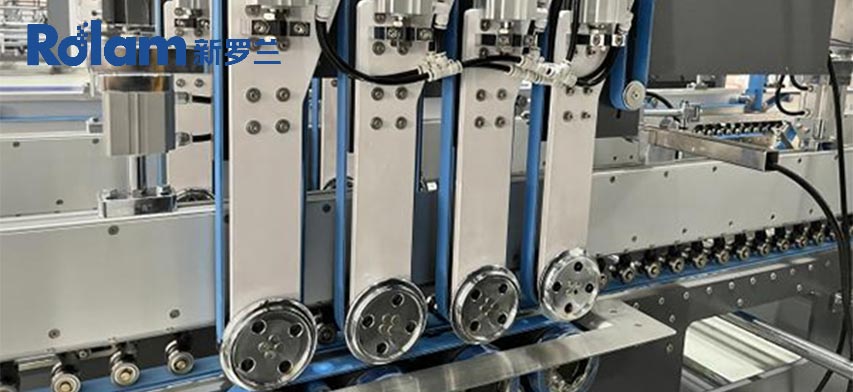

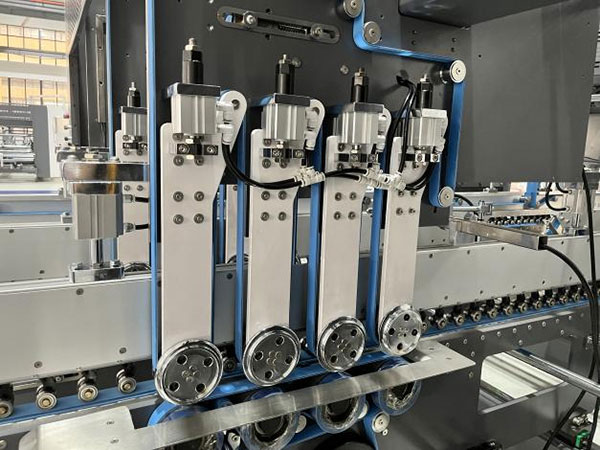

Acessórios

A linha de crimpagem possui alta precisão de posicionamento,
podendo achatar e moldar o papelão em
diferentes graus, melhorando a precisão da
formação das caixas e proporcionando
alimentação de papel padronizada e contínua. É fácil de operar,
economiza tempo e esforço e aumenta a eficiência da produção.

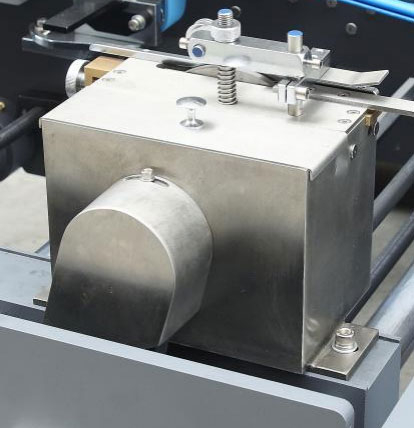

Tanque de colagem inferior

1. O tanque de colagem inferior tem um grande volume.

2. Fácil de remover e limpar

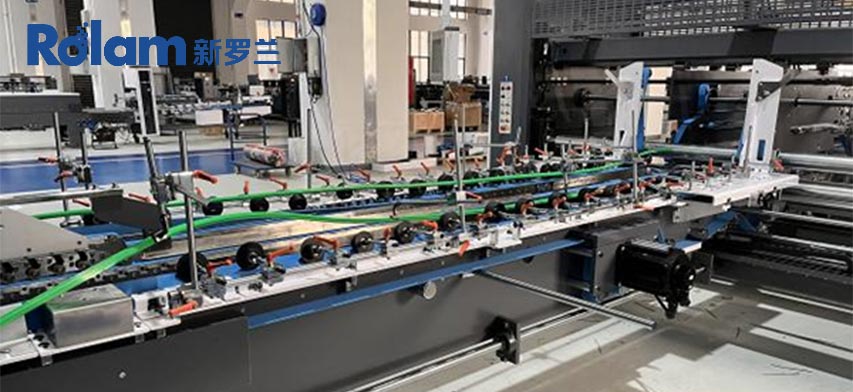

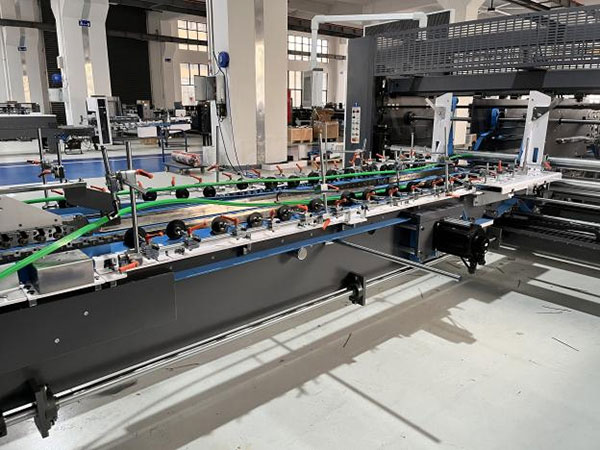

Dobrar e fechar

1. Equipado com um dispositivo de trilho tipo 3 placas.

2. A correia de pressão superior adota o acionamento principal e
a pressão do cilindro, sendo mais adequada para
produtos ondulados de diferentes espessuras.

3. Seção dobrável com servomotores, que podem
ajustar a velocidade das correias da seção dobrável separadamente.

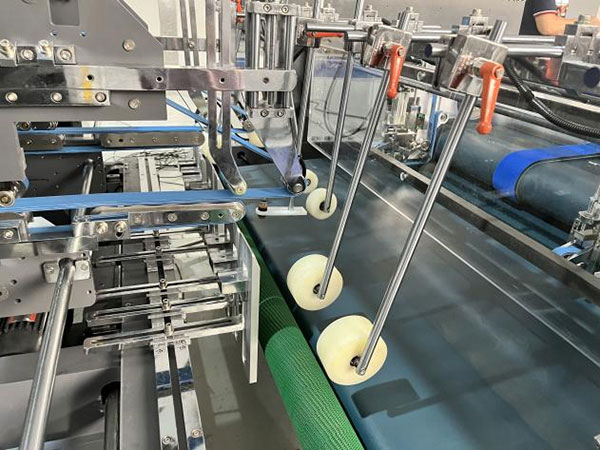

Seção de trombones

1. Um acionamento de motor independente pode ser usado para
controlar o tamanho ajustável da correia.

2. A coleta de papel adota um sistema de pressão cilíndrica,
mais fácil de ajustar a pressão, tornando a
colagem da caixa mais eficaz.

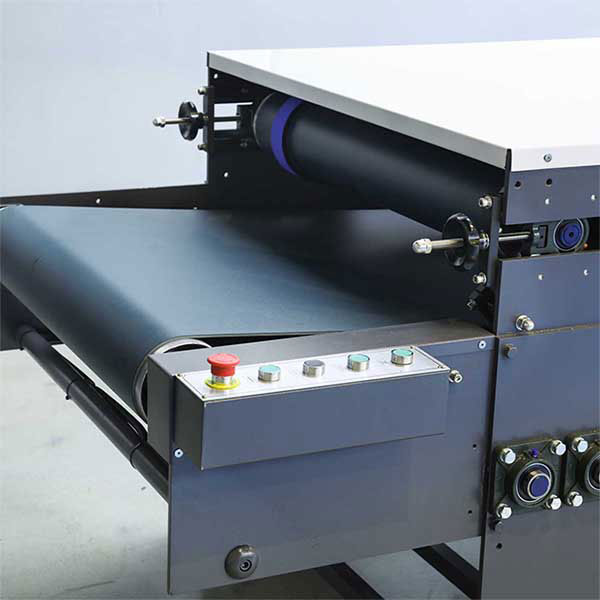

Transmissão

1. A unidade de prensagem e transmissão possui um regulador e
um dispositivo de compactação, que evita eficazmente o
fenômeno de "boca de tesoura" em produtos de papelão ondulado.

2. A unidade de prensagem e transmissão adota uma função de espera.
Quando a seção de alimentação estiver em pausa,
a função de espera será ativada automaticamente.
Se houver algum erro na unidade de coleta de papel,
a máquina parará automaticamente de funcionar.

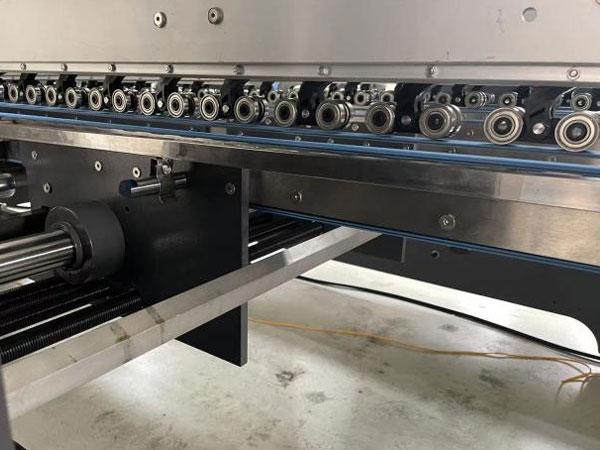

Dispositivo de 4/6 cantos

Sistema eletrônico motorizado e sem temporizador de dobragem traseira
com tecnologia de servomotor inteligente.

Parâmetros da caixa de amostra da coladeira dobradeira de alta resistência da série QH

Parâmetros de amostra

Caixa de linha reta Forma de dobrar Tipo e tamanho da caixa:
Modelo	Tipo 1700	Tipo 2100	Tipo 2500
A+B+C+D+E	520-1700	520-2100	520-2500
E(Mín)	30	30	30
E(Máx)	500	500	500
F	300-1400	300-1400	300-1400
G(Máx)	1600	1600	1600

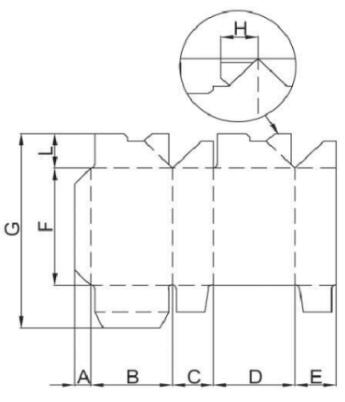

Caixa inferior com trava de segurança Forma de dobrar Tipo e tamanho da caixa:
Modelo	Tipo 1700	Tipo 2100	Tipo 2500
B+C+D+E	500-1600	500-2000	500-2400
E(Mín)	30	30	30
E(Máx)	500	500	500
F	300-1400	300-1400	300-1400
G(Máx)	1600	1600	1600
H(Mín)	45	45	45
L	40-150	40-150	40-150
Caixa de 4 cantos Forma de dobrar
Modelo	Tipo 1700	Tipo 2100	Tipo 2500
A+B+C	340-1600	340-2000	340-2400
B	300-1600	300-1600	300-1600
F	300-1400	300-1400	300-1400
G(máx)	1600	1600	1600
H(min)	45	45	45
L	40-150	40-150	40-150

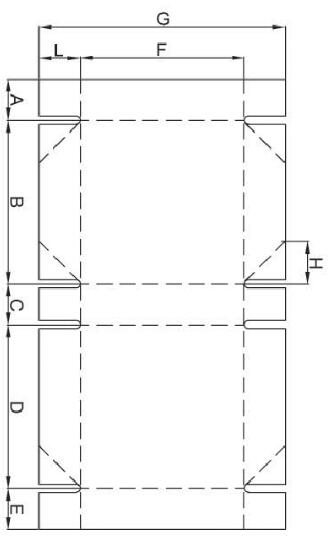

Caixa de 6 cantos Forma de dobrar
Modelo	Tipo 1700	Tipo 2100	Tipo 2500
A+B+C+D+E	500-1600	500-2000	500-2400
B(min)	220	220	220
C(min)	45	45	45
F	300-1400	300-1400	300-1400
G(máx)	1600	1600	1600
H(min)	45	45	45
L	40-150	40-150	40-150
