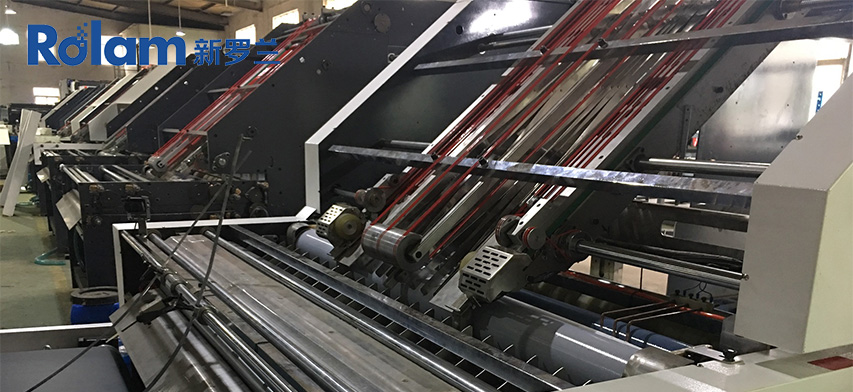

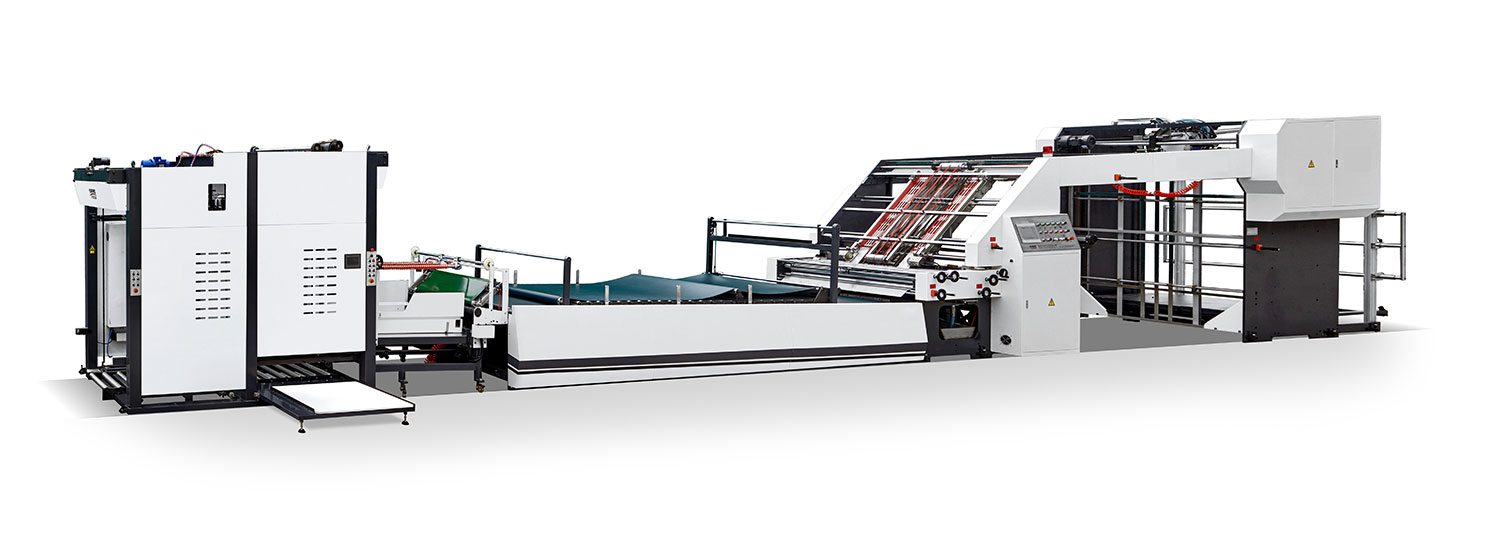

Máquina de laminação de alta velocidade e máquina flip-flop YB-1450HS/ 1650HS

Tamanho máximo da folha

YB-1450HS

YB-1650HS

Tamanho mínimo da folha

1450×1450 mm

1650×1450 mm

Espessura da folha superior

150-500g

150-500g

Espessura da folha inferior

A/C/C/E/F (papel ondulado)、(papel ondulado de quatro camadas)

Precisão de ajuste

±1 mm

±1 mm

Consumo de ar

1,2 m3/min

1,2 m3/min

Medição

23,6*2,7*3 milhões

23,6*2,9*3 milhões

Potência da máquina

30 kW

32 kW

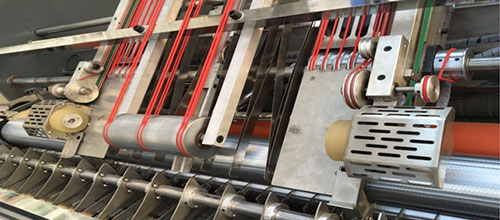

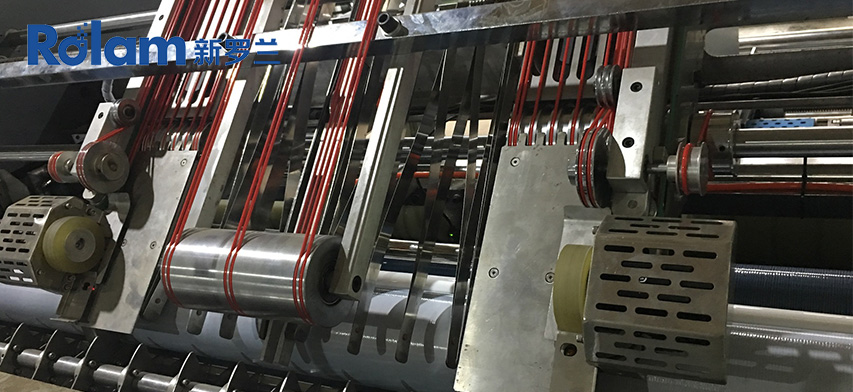

Alimentação de papel inferior

Use o sistema de controle elétrico do servo motor importado,
com correia de sucção NITTA do Japão para fazer inversor de potência de sucção,
e correia limpa por rolo de água;
Tecnologia patenteada para garantir que papelão ondulado e papelão sejam
operação suave e simples

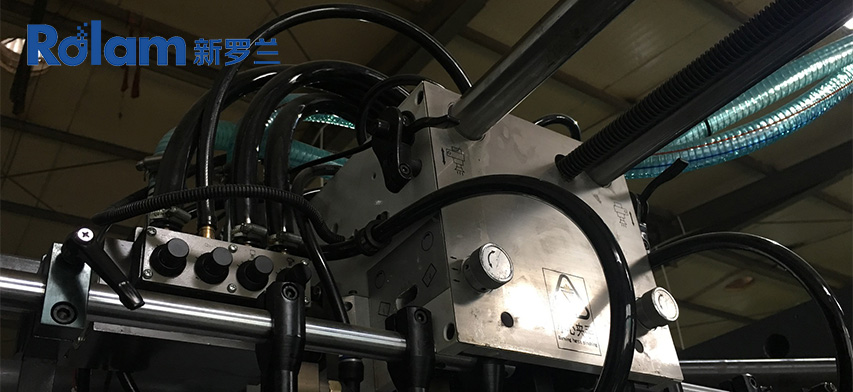

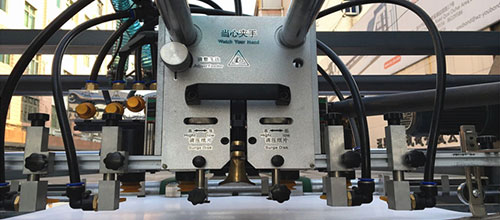

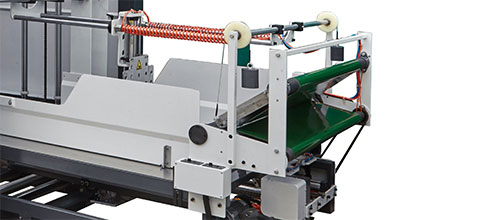

Mecanismo de alimentação da folha superior

equipado com alimentador automático dedicado de alta velocidade,
bico de elevação e alimentação de papel
pode ajustar livremente o ângulo em relação ao papel,
para garantir que seja papel grosso ou fino
pode ser entregue de forma rápida e tranquila

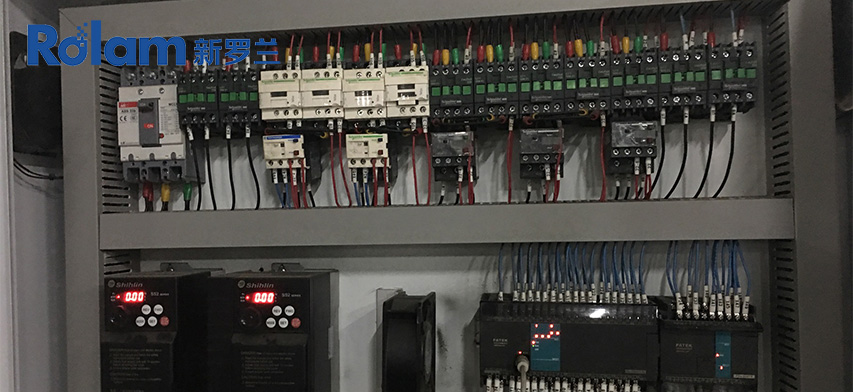

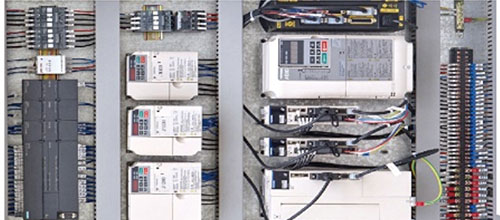

Sistema elétrico

Projetado de acordo com os requisitos europeus da CE,
garantir estabilidade da máquina, alta eficiência e baixo número de falhas.

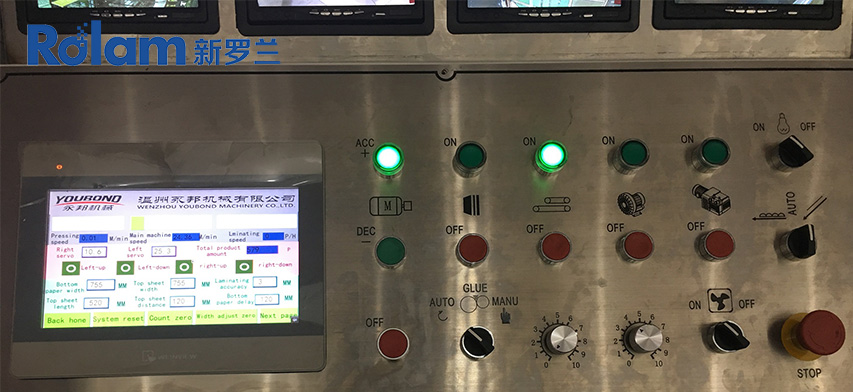

Utilizando a combinação de interface homem-máquina e CLP,
exibir todas as informações, como aviso, detecção de erro,
falhas e velocidade de operação, etc. na tela em um piscar de olhos

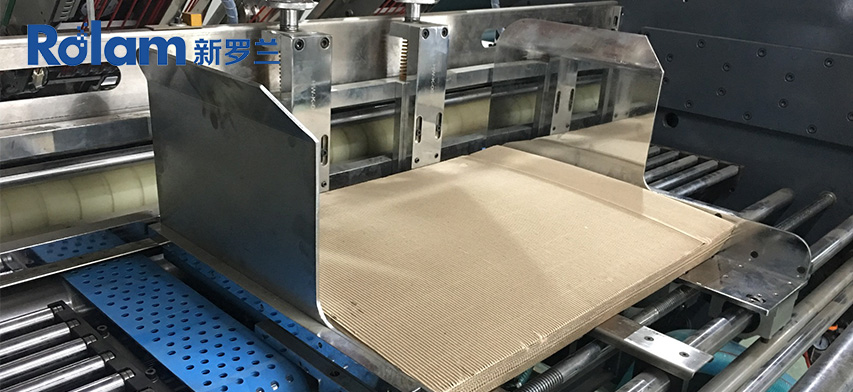

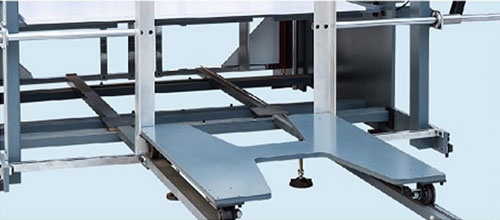

Seção de pré-empilhamento

pré-empilhar pilha de papel sob a condição de não parar,
melhorar a eficiência. O design especial do
pré-empilhe a estrutura de papel, economize tempo e esforço.

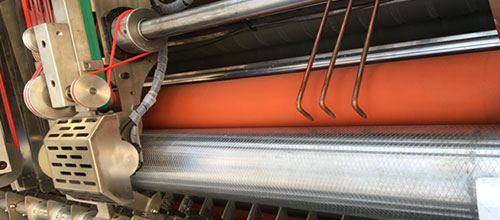

Rolo de cola

Rolo de aço inoxidável, nunca enferruja, após lixamento fino,
garantiu a quantidade mínima de cola revestida uniformemente.
O rolo descendente deve ser limpo com rolo de água.

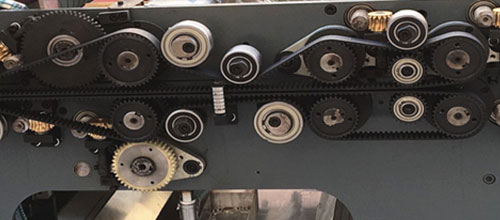

Parte de transmissão

Transmissão por correia síncrona dentada dupla importada,
equipado com um dispositivo de tensionamento para garantir a
precisão da transmissão, estável, baixo ruído

Sistema de Posicionamento

Utilizando grupos de sensores fotoelétricos de fundo
posição relativa do papel para frente,
controle de papel superior em ambos os lados do servo motor,
ação de compensação independente,
o papel superior e o papel inferior laminados com precisão

Sistema flip-flop

Empilhamento das folhas laminadas com base na
define a quantidade na frente e no verso automaticamente.
