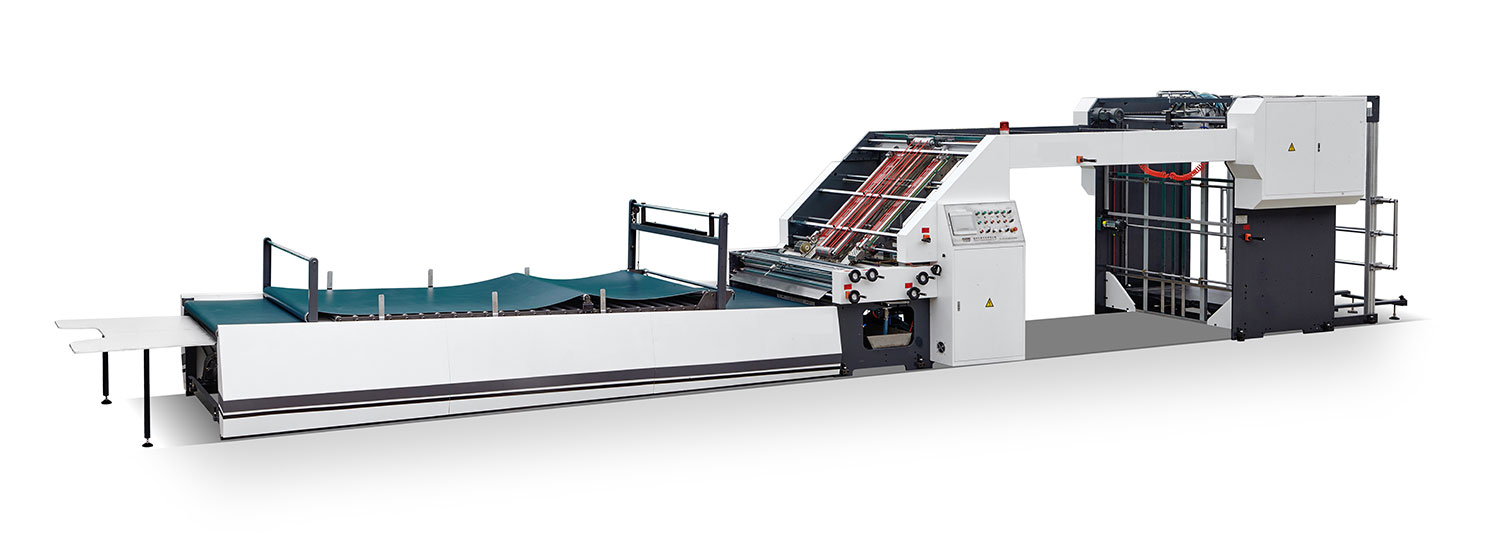

Máquina de laminação servo B-1450H/ 1650H

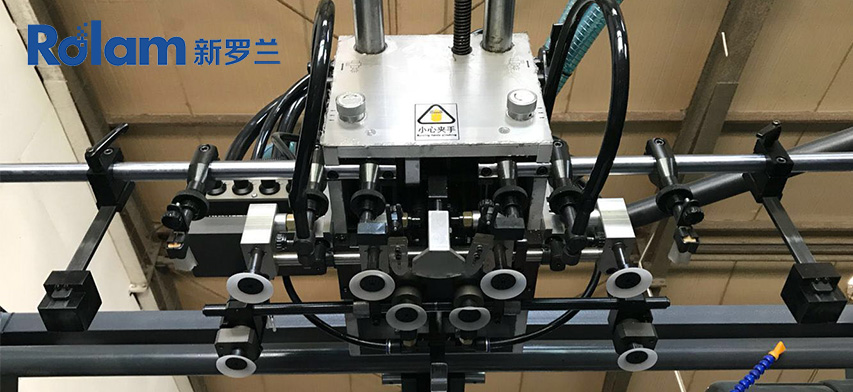

Mecanismo de alimentação da folha superior

equipado com alimentador automático dedicado de alta velocidade,
bico de elevação e alimentação de papel
pode ajustar livremente o ângulo em relação ao papel,
para garantir que seja papel grosso ou fino
pode ser entregue de forma rápida e tranquila

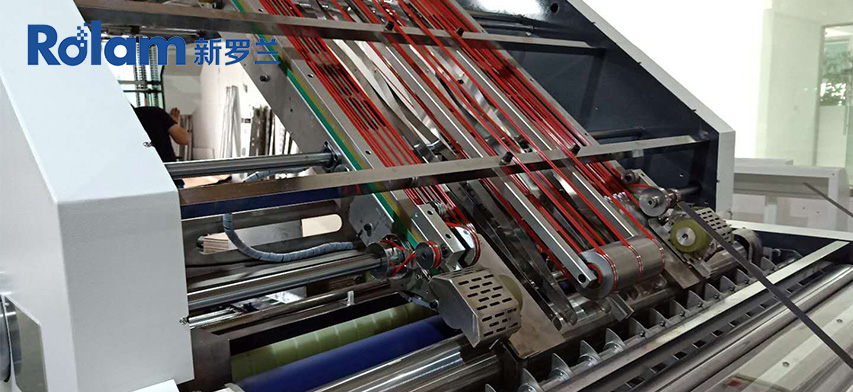

Alimentação de papel inferior

Use o sistema de controle elétrico do servo motor importado,
com correia de sucção NITTA do Japão para fazer inversor de potência de sucção,
e correia limpa por rolo de água;
Tecnologia patenteada para garantir que papelão ondulado e papelão sejam
operação suave e simples

Sistema de Posicionamento

Utilizando grupos de sensores fotoelétricos de fundo
posição relativa do papel para frente,
controle de papel superior em ambos os lados do servo motor,
ação de compensação independente,
o papel superior e o papel inferior laminados com precisão

Parte de transmissão

Transmissão por correia síncrona dentada dupla importada,
equipado com um dispositivo de tensionamento para garantir a
precisão da transmissão, estável, baixo ruído

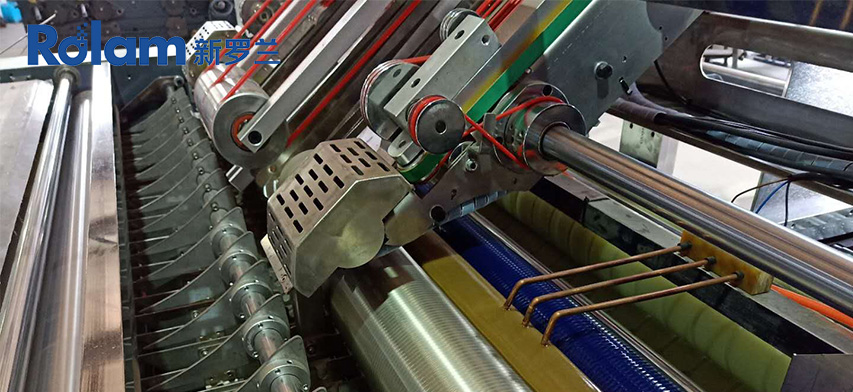

Rolo de cola

Rolo de aço inoxidável, nunca enferruja, após lixamento fino,
garantiu a quantidade mínima de cola revestida uniformemente.
O rolo descendente deve ser limpo com rolo de água.

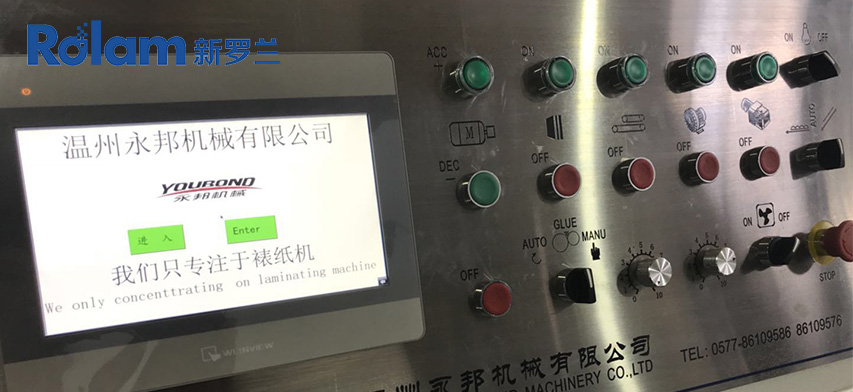

Sistema elétrico

Projetado de acordo com os requisitos europeus da CE,
garantir estabilidade da máquina, alta eficiência e baixo número de falhas.
Utilizando a combinação de interface homem-máquina e CLP,
exibir todas as informações, como aviso, detecção de erro,
falhas e velocidade de operação, etc. na tela em um piscar de olhos

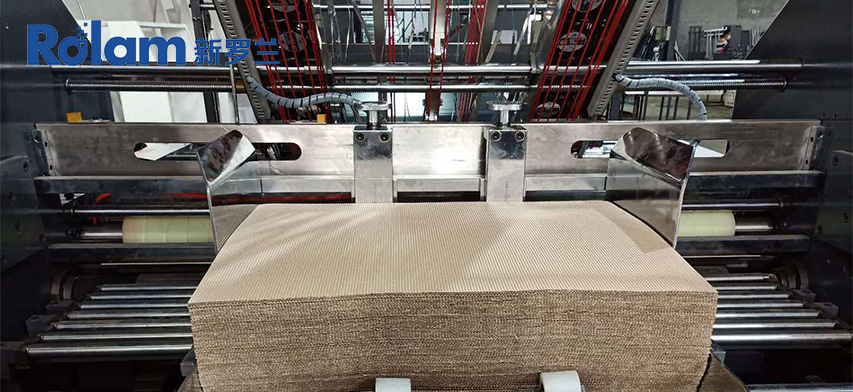

Seção de pré-empilhamento

pré-empilhar pilha de papel sob a condição de não parar,
melhorar a eficiência. O design especial do
pré-empilhe a estrutura de papel, economize tempo e esforço.

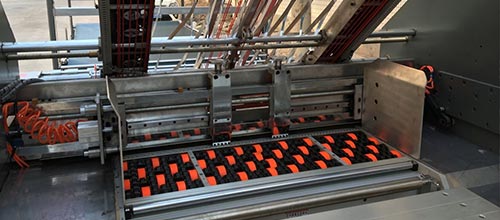

Sistema flip-flop

Empilhamento das folhas laminadas com base na
define a quantidade na frente e no verso automaticamente.

modelo

YB-1450H

YB-1650H

Tamanho máximo da folha

1450×1450 mm

1650×1650 mm

Tamanho mínimo da folha

400×400 mm

400×400 mm

Espessura superior do papel

120-500g

120-500g

Precisão para frente e para trás

±1 mm

±1 mm

Consumo de ar

0,2m3/min

0,2m3/min

Geral

15,5 × 2,4 × 2,4 M

15,7×2,6×2,4M

Potência da máquina

22 kW

25 kW

Aplicação de cola

Cola branca, cola de amido

Papel de baixo

A、B、C、E、F Papel ondulado

Papel ondulado de quatro camadas: AB/BB/BC/EE

O papel cartão está acima de 300GSM
