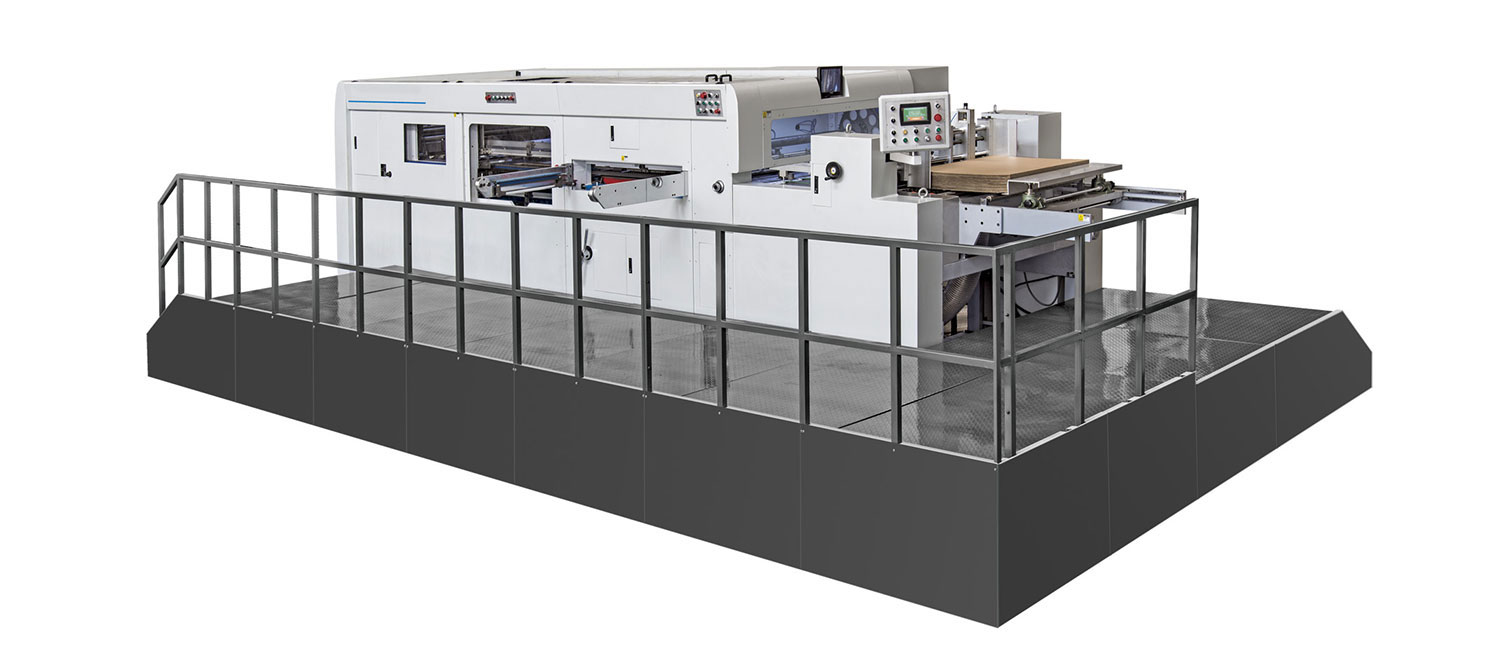

Máquina de corte e vinco plana automática com alimentação de borda de ataque e remoção de resíduos AEM-1650VQ

Características

O sem-fim, a engrenagem helicoidal e o dispositivo de conexão do virabrequim especialmente projetado são interligados por buchas de rolamento, reduzindo a folga de movimento e evitando o impacto entre o sem-fim e a engrenagem helicoidal. Funcionamento estável, alta pressão de corte. Possui função de retenção de alta pressão de ponto. A engrenagem helicoidal é feita de bronze-alumínio de alta resistência ao desgaste, com longa durabilidade.

O dispositivo de alimentação e entrega ininterrupta pode encurtar o tempo auxiliar e melhorar a eficiência.

Adota mecanismo de came avançado, dispositivo de ajuste de pressão, travamento pneumático da matriz, amostragem pneumática e dispositivo de proteção contra sobrecarga. Adota corrente importada de alta precisão e embreagem pneumática importada.

Adote alimentação de ponta, aplique mecanismo de posicionamento secundário, reduza a necessidade de papel. Durante o processo, mantenha as mãos dos trabalhadores longe da seção de corte, garantindo a segurança.

O mecanismo de travamento pneumático da matriz torna a troca da matriz e a preparação mais convenientes, a fixação da estrutura da matriz mais firme, mais precisa e economiza tempo.

Controlador programável e interface homem-máquina. Visor digital
Velocidade de trabalho, número de processamento, tempo total de execução. A exibição de problemas torna a solução de problemas mais conveniente. Controle automático e monitoramento em tempo real da alimentação, corte e entrega das peças, em conjunto com o dispositivo de segurança em cada peça. Torna a operação mais confiável, o ajuste da máquina e a solução de problemas mais convenientes.

Mecanismo intermitente de alta precisão, alta precisão de corte, funcionamento constante.

Entrega automática de papel, dispositivo de organização torna a entrega mais conveniente e organizada.

A função flutuante da placa de corte torna a inserção e a retirada da placa mais convenientes

Dispositivo de detecção optoeletrônico de folhas duplas, folhas tortas e folhas vazias, garante que o papel esteja na posição correta e reduz o desperdício.

Design do módulo de controle eletrônico, adota componentes eletrônicos importados, garante precisão e confiabilidade.

O sistema de fornecimento de óleo de resfriamento cíclico garante que as peças móveis sejam lubrificadas adequadamente para garantir a durabilidade.

Embreagem pneumática importada, junta e retira convenientemente, com pequeno ângulo de frenagem, pode transmitir alto torque.

A pressão de corte frontal e traseira pode ser ajustada separadamente, a roda manual torna isso conveniente.

Adote um sistema de fornecimento de óleo com quantidade fixa e tempo fixo, garanta que as peças do movimento sejam lubrificadas adequadamente para permitir maior durabilidade.

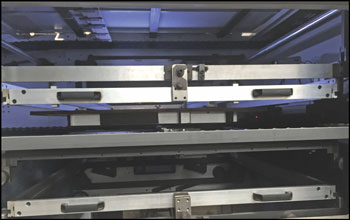

3 estruturas de remoção de resíduos trabalham juntas, design amigável, fácil de instalar e desinstalar a placa de remoção de resíduos.

O dispositivo automático de remoção de resíduos pode remover os resíduos facilmente.

A remoção completa da lateral é opcional.

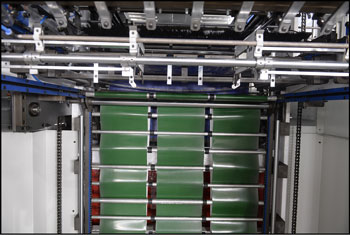

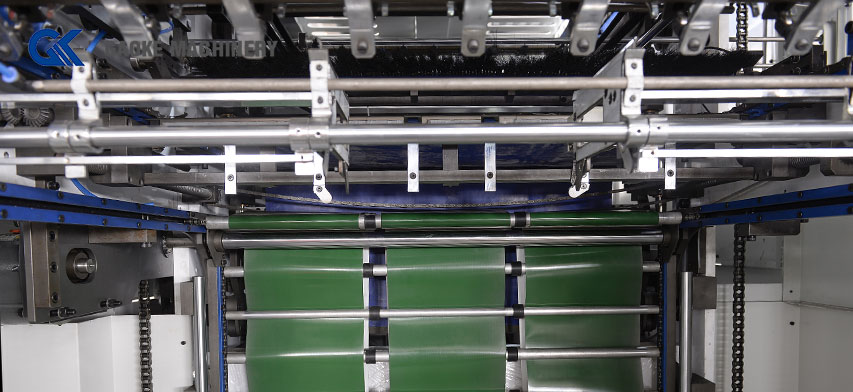

Esteira transportadora de entrega ininterrupta.

Principais parâmetros técnicos

Tamanho máximo do papel:	1670x1210 mm
Tamanho mínimo do papel:	520x460 mm
Tamanho máximo de corte:	1650x1200 mm
Precisão de corte:	≤±0,15 mm
Pressão máxima de corte:	400N/cmPP2
Velocidade máxima de corte:	5500s/h
Altura da pilha de entrega:	1300 mm
Aplicativo:	Papel ondulado:＜8mm
Papel ondulado:	<8 mm
Potência do motor principal:	15 kW
Potência total:	18,5 kW
Dimensão AEM-1650VQ:	8700x2600(+2300)x2400mm
Peso do AEM-1650VQ:	28T

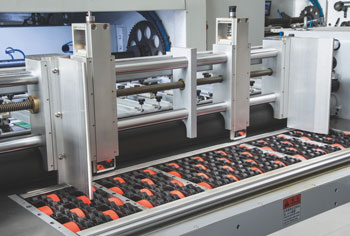

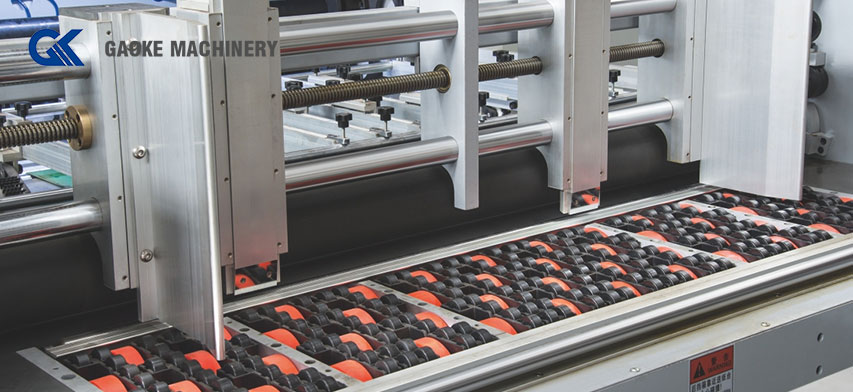

Seção de alimentação: Sistema de alimentação de borda de ataque, alimentação automática de papel Deita-se de lado em ambos os lados. Detector eletrônico duplo. Roda de alimentação em PU resistente ao desgaste.
Seção de prensagem: Sistema de bloqueio pneumático para garantir segurança e troca da placa de corte e vinco de fácil operação. Sistema de linha central para configuração rápida da matriz de decapagem e mudança de emprego. Interface homem-máquina para monitoramento da situação de trabalho da máquina e painel de controle de tela sensível ao toque para fácil operação e diagnóstico de mau funcionamento. Embreagem pneumática de alta resistência com proteção contra sobrecarga para funcionamento estável e seguro da máquina.
	Seção de decapagem Estrutura de remoção de resíduos de Ti-Al de alta resistência. Sistema de linha central para configuração rápida da matriz de decapagem. Sistema de decapagem duplo e matriz de decapagem macho/fêmea para diferentes trabalhos de decapagem. Separador de resíduos frontal para obter uma decapagem completa e resíduos frontais transferidos para o lado de acionamento da máquina pela correia transportadora.
	Seção de entrega Seção de entrega com painel de controle, mais amigável ao usuário. Sensor optoeletrônico garante melhor entrega. Dispositivo de proteção da corrente principal Dispositivo de prevenção de reversão Sistema de entrega ininterrupta. Sistema automático de contagem e saída de lotes.

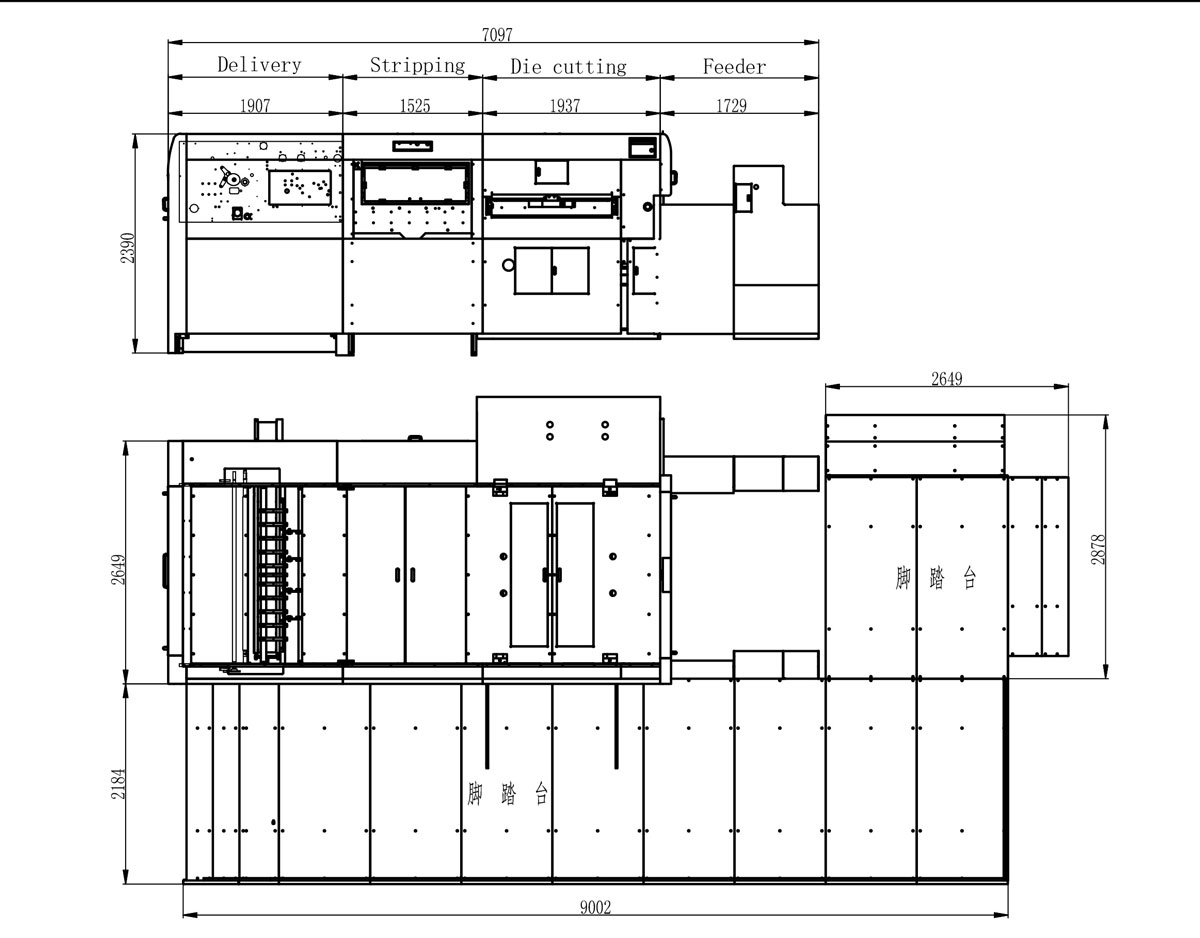

Planta baixa do AEM-1650VQ
